topTER Serisi

Anahtarlı Prizler, Mekanik Kilitli, Sıva Altı Montaj için, 50-60Hz IP44

Anma Akımı(A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı

 16 fuses
10,3x38

 110V ■ 2P+ ⏚ 4 492124 1
230V ■ 2P+ ⏚ 6 492126 1
400V ■ 3P+ ⏚ 6 492136 1
400V ■ 3P+N+ ⏚ 6 492146 1

 32 fuses
10,3x38

 230V ■ 2P+ ⏚ 6 492226 1
400V ■ 3P+ ⏚ 6 492236 1
Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida
Özellikler: Max 3mm çaplı asma kilitle, hem 0 hem de 1 pozisyonlarında kilitlenebilen. Fiş giriş sinyallemesi için 2 tane yardımcı kontak tesisatı.

Anahtarlı Prizler, Mekanik Kilit ve Sigorta Yuvalı, Sıva Altı Montaj için, 50-60Hz IP44

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı



16 fuses10,3x38

 110V ■ 2P+ ⏚ 4 190124 1
230V ■ 2P+ ⏚ 6 190126 1
400V ■ 3P+ ⏚ 6 190136 1
400V ■ 3P+N+ ⏚ 6 190146 1



32 fuses10,3x38

 230V ■ 2P+ ⏚ 6 190226 1
400V ■ 3P+ ⏚ 6 190236 1
400V ■ 3P+N+ ⏚ 6 190246 1
Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida
Özellikler: Max 3mm çaplı asma kilitle, hem 0 hem de 1 pozisyonlarında kilitlenebilen. Fiş giriş sinyallemesi için 2 tane yardımcı kontak tesisatı. Sigortalar dahil değildir.






Anahtarlı Prizler, Mekanik Kilitli, Sıva altı Montaj için, 50-60Hz IP66/IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 110V ■ 2P+⏚ 4 491124* 1
110V ■ 3P+⏚ 4 491134 1
110V ■ 3P+N+⏚ 4 491144 1
230V ■ 2P+⏚ 6 491126* 1
230V ■ 3P+⏚ 9 491139 1
230V ■ 3P+N+⏚ 9 491149 1
400V ■ 2P+⏚ 9 491129 1
400V ■ 3P+⏚ 6 491136* 1
400V ■ 3P+N+⏚ 6 491146* 1
32 110V ■ 2P+⏚ 4 491224* 1
110V ■ 3P+⏚ 4 491234 1
110V ■ 3P+N+⏚ 4 491244 1
230V ■ 2P+⏚ 6 491226* 1
230V ■ 3P+⏚ 9 491239 1
230V ■ 3P+N+⏚ 9 491249 1
400V ■ 2P+⏚ 9 491229 1
400V ■ 3P+⏚ 6 491236* 1
400V ■ 3P+N+⏚ 6 491246* 1
380/400V ■ 3P+⏚ 3 491233* 1

* Bu prizler Ağır Çalışma Koşullarına yönelik duvar montaj şeklinde tedarik edilebilir.
Basitçe Kod Numarasının başını 491xxx ten 891xxx 'e çevirmeniz gerekecektir. (örneğin 491124'ten 891124'e)

Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida.
Özellikler: Max 3mm çaplı asma kilitle, hem 0 hem de 1 pozisyonlarında kilitlenebilen.
Fiş giriş sinyallemesi için 2 tane yardımcı kontak tesisatı
Anahtarlı Prizler, Mekanik Kilit ve Sigorta Yuvalı, Sıva Altı Montaj için, 50-60Hz IP67/IP67
Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 110V ■ 2P+⏚ 4 490124 1
110V ■ 3P+⏚ 4 490134 1
110V ■ 3P+N+⏚ 4 490144 1
230V ■ 2P+⏚ 6 490126 1
230V ■ 3P+⏚ 9 490139 1
230V ■ 3P+N+⏚ 9 490149 1
400V ■ 2P+⏚ 9 490129 1
400V ■ 3P+⏚ 6 490136 1
400V ■ 3P+N+⏚ 6 490146 1
32 110V ■ 2P+⏚ 4 490224 1
110V ■ 3P+⏚ 4 490234 1
110V ■ 3P+N+⏚ 4 490244 1
230V ■ 2P+⏚ 6 490226 1
230V ■ 3P+⏚ 9 490239 1
230V ■ 3P+N+⏚ 9 490249 1
400V ■ 2P+⏚ 9 490229 1
400V ■ 3P+⏚ 6 490236 1
400V ■ 3P+N+⏚ 6 490246 1
380/400V ■ 3P+⏚ 3 490233 1
Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida
Özellikler: Max 3mm çaplı asma kilitle, hem 0 hem de 1 pozisyonlarında kilitlenebilen.
Fiş giriş sinyallemesi için 2 tane yardımcı kontak tesisatı. Sigortalar dahil değildir.
Priz, Emniyet Transformatörü (SELV) ile Birlikte, Sıva Altı Montaj için, 50-60Hz IP66/IP67
Anma Akımı (A) Anma Gerilimi Kutuplar Güç VA Palazzoli Kodu Paket Miktarı
16 230/24V 2P 150 490024 1

Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida
Özellikler: Fiş algılayıcılı çift kutuplu mikroswitch ile devreye sokulan ısı korumalı transformatör
Anahtarlı Prizler, Mekanik Kilit, Sigorta Yuvası ve LED Göstergeli, Sıva Altı Montaj için, 50-60Hz IP66/IP67
Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 fuses10,3x38 230V ■ 2P+⏚ 6 499126 1
400V ■ 3P+⏚ 6 499136 1
400V ■ 3P+N+⏚ 6 499146 1
16 fuses10,3x38 230V ■ 2P+⏚ 6 499226 1
400V ■ 3P+⏚ 6 499236 1
400V ■ 3P+N+⏚ 6 499246 1
Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida
Özellikler: Max 3mm çaplı asma kilitle, hem 0 hem de 1 pozisyonlarında kilitlenebilen. Fiş giriş sinyallemesi için 2 tane yardımcı kontak tesisatı.Sigortalar dahil değildir.
Şuko prizleri, Tip P17/P30, Fiş Yuvası Su Geçirmez Kapak, IP55
Tanım Flanş Ölçüleri (mm) Pin Yiv Tip Palazzoli Kodu Paket Miktarı
1 dahili prizli flanş 2P+
10/16A P30/P17 230V		 103x230 Ø 4/4,8 19 P30/P17 579715 1
Pakete Dahil Donanım: Dağıtım panosuna sabitlemek için 4 adet paslanmaz çelik vida
Kapama Flanşı, topTER Anahtarlı Prizlere Yönelik Dağıtım Panosu için, IP66/IP67
Ölçüler (mm) Palazzoli Kodu Paket Miktarı
103 x 230 579713 1
Pakete Dahil Donanım: Dağıtım panosuna sabitlemek için 4 adet paslanmaz çelik vid

Flanş, topTER Anahtarlı Prizlere Yönelik Olarak Dağıtım Panosuna 2 Adet Priz veya
2 Adet Kapak Montajı için, IP66/IP67
Ölçüler (mm) Toplam Sihaz Sayısı 65x83 Flanşla Beraber  Max Kullanım 88x100 Flanşla Beraber Max Kullanım Palazzoli Kodu Paket Miktarı
103 x 230 2 2 1 579714 1
Pakete Dahil Donanım: Kompakt prizler için 1 adet uyumlu flanş, 1 adet 65x83 mm kapama flanşı.
Dağıtım panosuna sabitlemek için 4 adet paslanmaz çelik vida.

Flanş, topTER Anahtarlı Prizlere Yönelik Olarak Dağıtım Panosuna 1 Adet 63A Priz Montajı için, IP66/IP67
Ölçüler(mm) 63A priz Flanş Ölçüleri (mm) Palazzoli Kodu Paket Miktarı
103 x 230 100 x 100 579717 1
Pakete Dahil Donanım: Dağıtım panosuna sabitlemek için 4 adet paslanmaz çelik vida

Flanş, topTER Anahtarlı Prizlere Yönelik Olarak Dağıtım Panosuna 3 Adet Dahili Priz Montajı için, IP65
Ölçüler (mm) Priz Tipi Palazzoli Kodu Paket Miktarı
103 x 230 Uluslararası 579716 1
Pakete Dahil Donanım: Dağıtım panosuna sabitlemek için 4 adet paslanmaz çelik vida

Dağıtım Panoları, topTER Kilitli Prizler için Şeffaf Pencereli, IP66
Şekil Takılabilen Priz Sayısı Güç Kaybı (W) Dış Ölçüler (mm) Palazzoli Kodu Paket Miktarı
10 modüllü





 2 40 239x456 579742 1
16 modüllü





 3 56 350x456 579743 1
22 modüllü





 4 70 461x456 579744 1


Pakete Dahil Donanım: Ayarlanabilir EN 50022 ray kiti destekleri. Kablo tutucular. Çift yalıtım vida başlıkları. Menteşe kiti. 579743ve 579744 kodlu prizler için 1 adet kapama flanşı.
Özellikler: Asma kilitli modüler kapak.Yatay ve dikey montaj için uygun. Geçici montaj için uygun.



Şeffaf Pencereli Dağıtım Panosu, 1 Adet topTER Anahtarlı Priz için, IP66

Takılabilen Priz Sayısı Güç Kaybı (W) Dış Ölçüler (mm) Palazzoli Kodu Paket Miktarı
1 22 122x395 579741 1
Özellikler : Asma kilitli modüler kapak.

Dağıtım Panoları, topTER Kilitli Prizler için Opak Pencereli, IP66
Şekil Takılabilen Priz Sayısı Güç Laybı (W) Dış Ölçüler (mm) Palazzoli Kodu Paket Miktarı





 1 22 122x395 579721 1





 2 40 250x395 579722 1





 3 56 380x395 579723 1

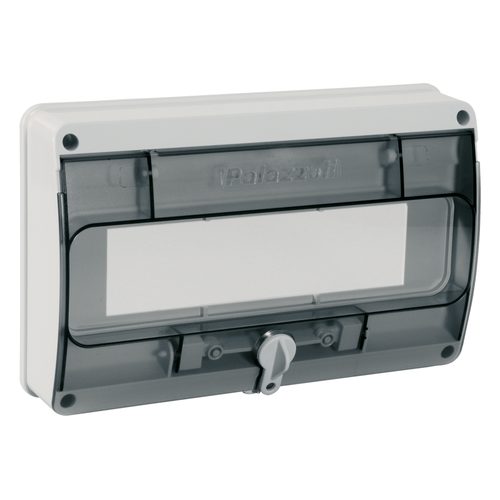

Opak topTER dağıtım panosu için, Şeffaf Pencereli ve EN 50022 Raylı Kapak
EN 50022 Modül Sayısı Uygun Panolar Koruma Sınıfı Palazzoli Kodu Paket Miktarı
5 579721 IP65 579451 1
12 579722 IP55 579452 1
18 579723 IP55 579453 1
Özellikler : Asma kilitli modüler kapak.
Dış Ölçüler (mm)  EN 50022 Modül Sayısı Güç Kaybı (W) Koruma Sınıfı Palazzoli Kodu Paket Miktarı
122x158 5 20 IP65 579708 1
250x158 12 40 IP55 579709 1

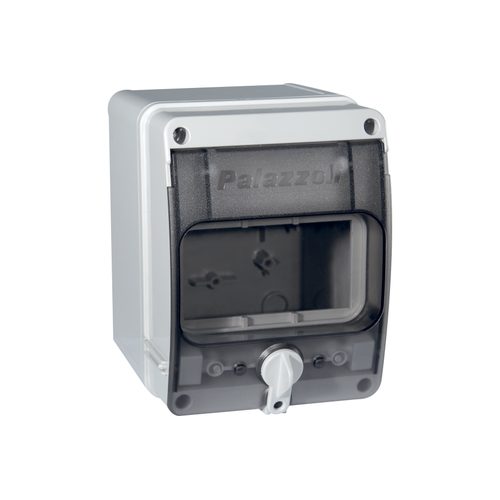

Kontrol Modülü, Asma Kilitli Modüler Ürünler için
Alt Kutu, Duvara Montaj için, IP66/IP67
Ölçüler (mm) Priz tipi Palazzoli Kodu Paket Miktarı
108 x 260 topTER kilitli prizler 579710* 1
* Bu kutu Ağır Çalışma Koşulları için de tedarik edilebilir. İlgili kod : 579720
Pakete dahil donanım: Çift yalıtım için vida başlıkları

Alt Kutu, Sıva Altı Montaj için, IP55
Ölçüler (mm) Priz Tipi Palazzoli Kodu Paket Miktarı
131 x 258 topTER kilitli prizler 579712 1
Özellikler: Simetrik dizayn edilmiş olup özellikle aşağı veya yukarı yönlü uygulamaya ihtiyaç duymaz.

Alt Kutu, Pano Montajı için, IP66/IP67
Ölçüler (mm) Priz Tipi Palazzoli Kodu Paket Miktarı
115 x 270 topTER kilitli prizler 579711 1
Pakete Dahil Donanım: Çift yalıtım için vida başlıkları
Kullanım: Metal saç,tahta,alçı veya yalıtım malzemesinden yapılmış panolara montaj için kullanılabilir.

Kutu, Kapaklı, Pano Montajı için, IP56
İç Ölçüler (mm) Palazzoli odu Paket Miktarı
236x145x76 575505 1

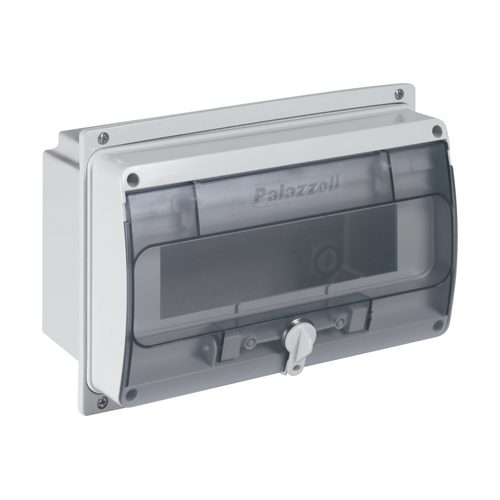

Kontrol Modülü, Pano Montajı için, IP56

Dış Ölçüler (mm)  EN 50022 Modül Sayısı Güç Kaybı (W) Palazzoli Kodu Paket Miktarı
284x172 12 40 575506 1
Pakete Dahil Donanım: 579904 kodlu 2 nolu modüler kapak

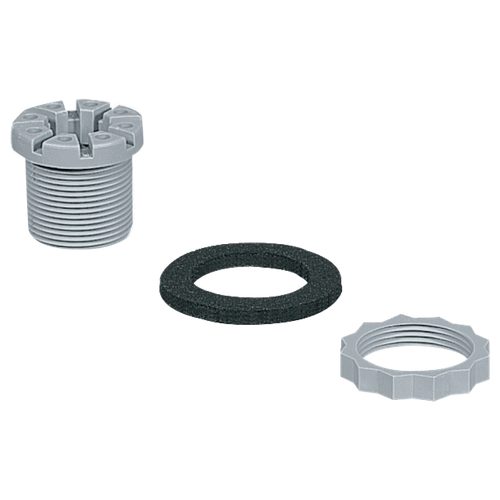

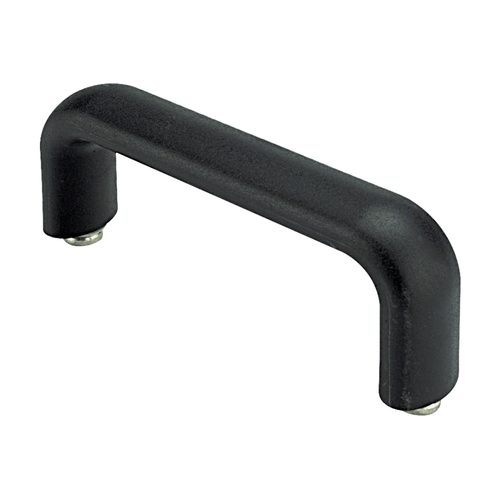

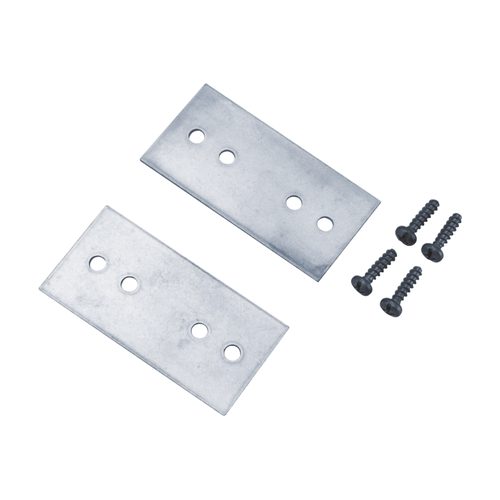

50 Vidalık Set, Harici Müdahelelerden Korumak için
Priz tipi Palazzoli Kodu Paket Miktarı
topTER sigortalı kilitli prizler 579855 1

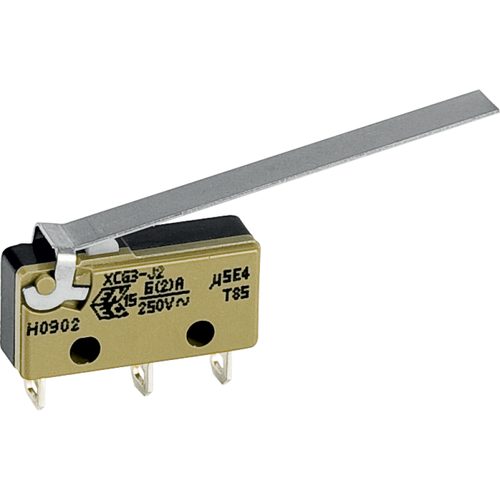

Yardımcı Kontak, Fiş Giriş Sinyali için NA+NK
Priz Tipi Palazzoli Kodu Paket Miktarı
Endüstriyel ve kilitli prizler 579850 1
Notlar: 2 yedek kontak için topTER kilitli priz seti

Eşpotansiyel Bara, Topraklama Bağlantısı için
Delik Sayısı Bağlantı Tipi Palazzoli Kodu Paket Miktarı
4 25mmq ya kadar olan M5 kablo vidaları  579013 1
10 25mmq ya kadar olan M5 kablo vidaları  579014 1
Pakete Dahil Donanım: Bağlantı vidaları ve sabitleme destek elemanları.
Özellikler: 239x456 ve daha büyük ölçülerdekitopTER dağıtım panoları için uygundur.

Modüler Kapaklar
EN 50022 Modüller Uygun Panolar Palazzoli Kodu Paket Miktarı
2 Tüm topTER, PRIMA, ULYSEE ve TAIS panoları 579904 20
Kullanım: kullanılmayan modülleri kapamaya yöneliktir, IP40 koruma sağlar.
