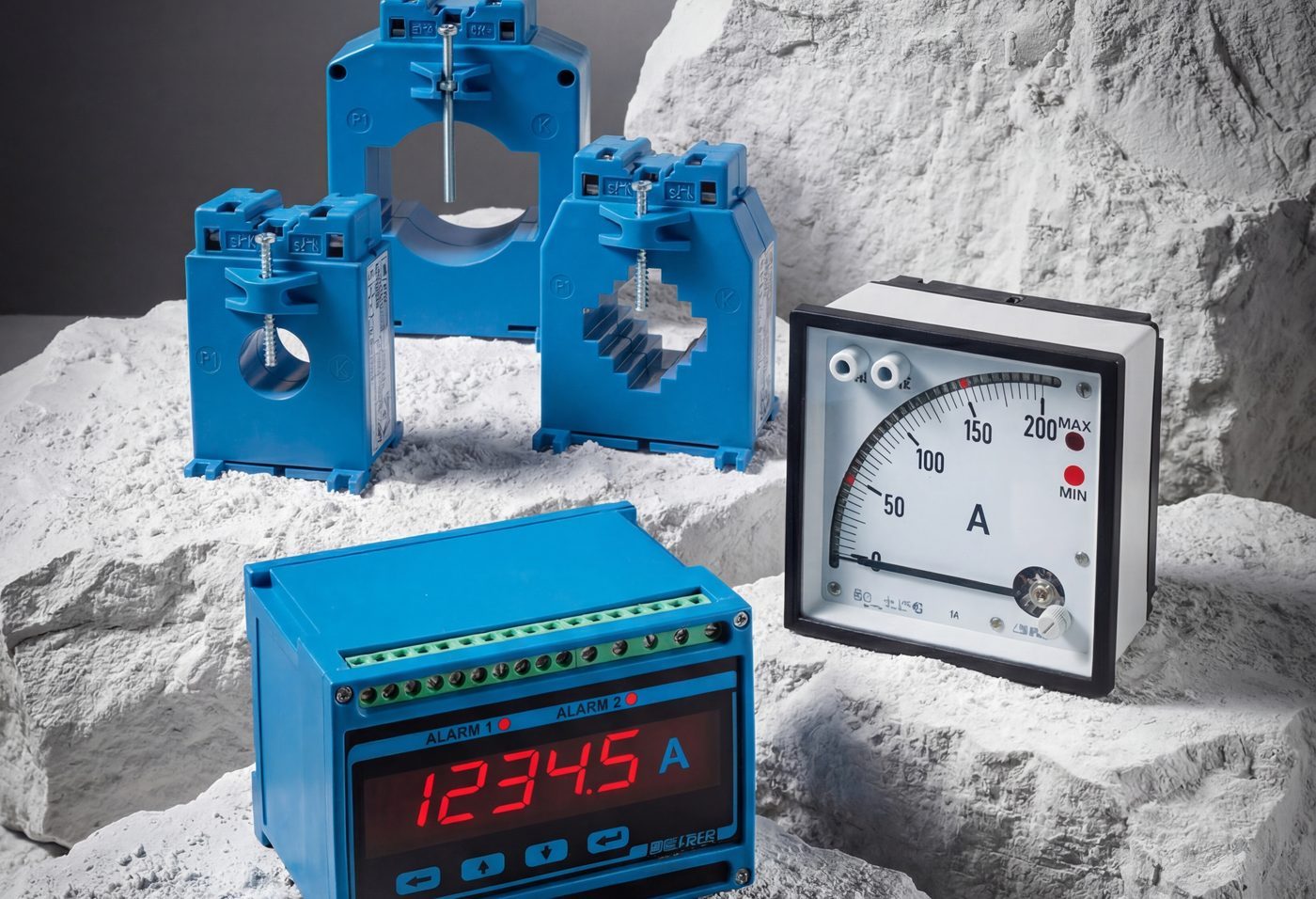

Transdüserli Akım Trafoları


Kod MAC022 - MRC022 MAC017 - MRC017 MAC032 - MRC032 MAC040 - MRC040 MAT061 - MRT061 MAT101 - MRT101 MAT127 - MRT127 MAT128 - MRT128 MAT129 - MRT129 MAT165 - MRT165 MAT225 - MRT225 MCOAD1 - MROAD
Kablo (mm) Ø 22 Ø 17 Ø 23 Ø 32 Ø 51             Ø 13
Bara (mm) 20 × 5 15 × 5 32 × 10 40 × 10 61 × 31 102 × 55 127 × 55 127 × 85 127 × 105 167 × 127 225 × 127
Genişlik (mm) 56  56 56 70 68 115 156 156 156 238 298 45
A
5A •                     •
6A •
7,5A •
10A •                     •
15A •                     •
20A • •                   •
25A •                     •
30A • •                   •
40A   •                   •
50A   • •                 •
60A   • •                 •
75A     •
80A   •                   •
100A   • • •               •
120A   •   •
125A     •
150A     • •
200A     • • •
250A     • •
300A     • • •
400A       • • •
500A       • •   •
600A       • • • •
750A             •
800A         • •
1000A         • • • • • • •
1200A         • •   • • • •
1250A             •
1500A             • • • • •
1600A           •
2000A           • • • • • •
2400A           •
2500A             • • • • •
3000A             • • • • •
4000A               • • • •
5000A               • • • •
6000A               • • • •

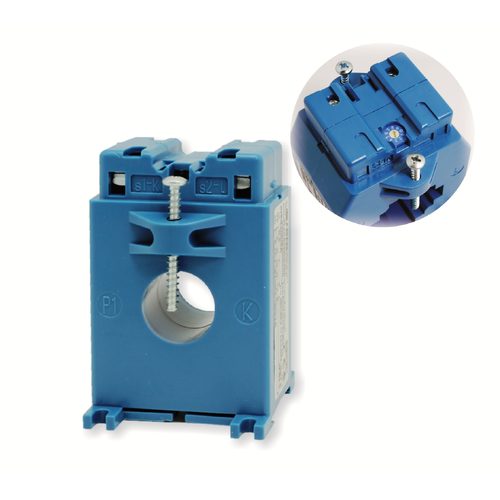

MAC022 Serisi / Ø22 Akım Trafosu 4-20mA Çıkışlı
Kod Ölçüm Tipi Ayar Sahası
MAC022PROG42 Sinüsoidal 5-30 A Arası
MRC022PROG42 TRMS 5-30 A Arası

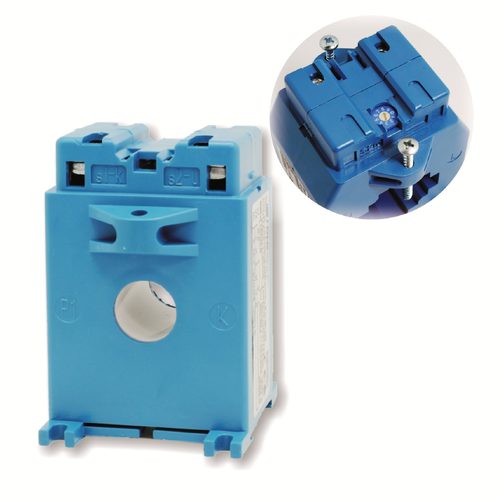

MAC017 Serisi / Ø17 Akım Trafosu 4-20mA Çıkışlı
Kod Ölçüm Tipi Ayar Sahası
MAC017PROG42 Sinüsoidal 20-120 A Arası
MRC017PROG42 TRMS 20-120 A Arası

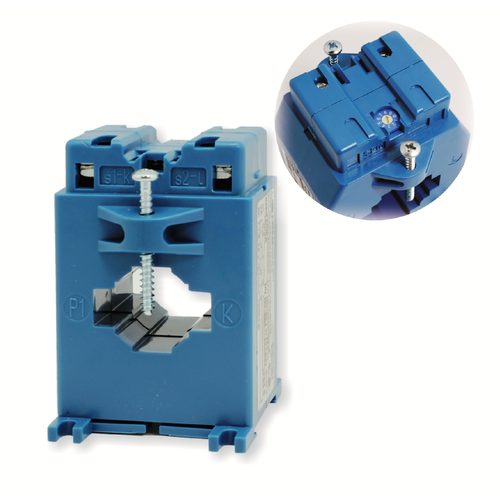

MAC032 Serisi / 32x10 Akım Trafosu 4-20mA Çıkışlı
Kod Ölçüm Tipi Ayar Sahası
MAC032PROG42 Sinüsoidal 50-300 A Arası
MRC032PROG42 TRMS 50-300 A Arası

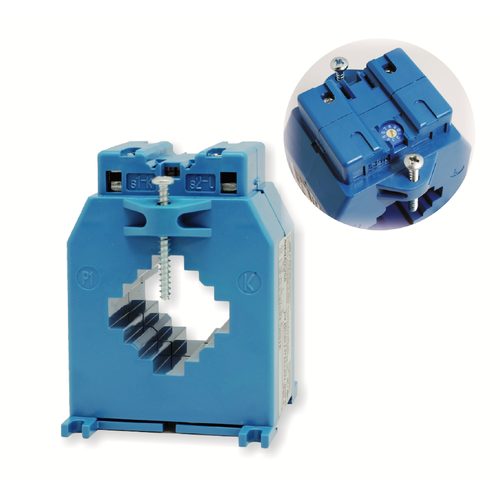

MAC040 Serisi / 40x10 Akım Trafosu 4-20mA Çıkışlı
Kod Ölçüm Tipi Ayar Sahası
MAC040PROG42 Sinüsoidal 100-600 A Arası
MRC040PROG42 TRMS 100-600 A Arası

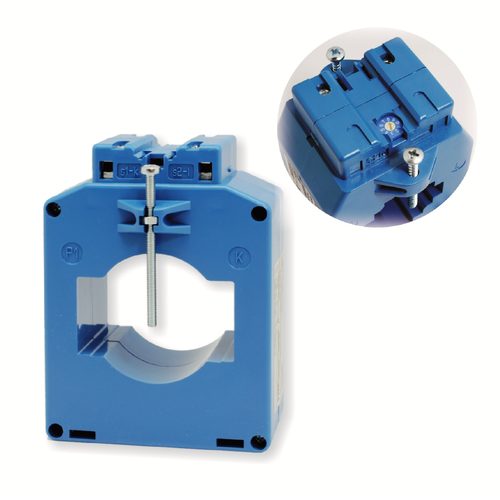

MAT061 Serisi / 61x31 Ø51 Akım Trafosu 4-20mA Çıkışlı
Kod Ölçüm Tipi Ayar Sahası
MAT061PROG42 Sinüsoidal 200-1200 A Arası
MRT061PROG42 TRMS 200-1200 A Arası

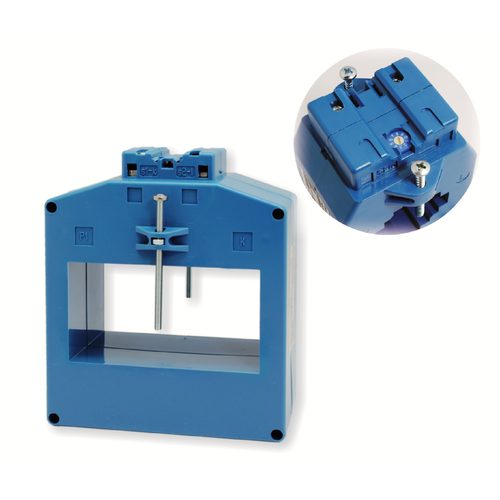

MAT101 Serisi  / 102x55 Akım Trafosu 4-20mA Çıkışlı
Kod Ölçüm Tipi Ayar Sahası
MAT101PROG42 Sinüsoidal 400-2400 A Arası
MRT101PROG42 TRMS 400-2400 A Arası

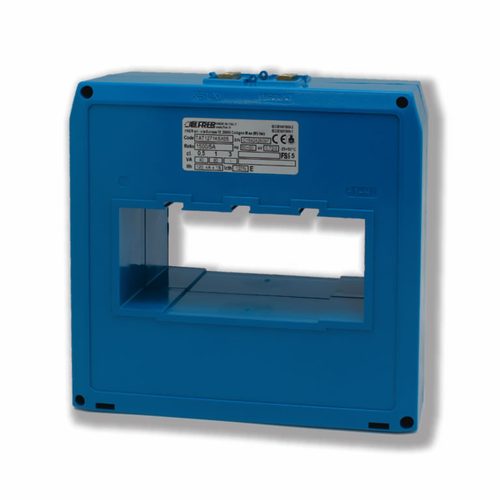

MAT127 Serisi / 127x55 Akım Trafosu 4-20mA Çıkışlı
Kod Aralık Ölçüm Tipi
MAT127500X42 500 A Sinüsoidal
MAT127600X42 600 A Sinüsoidal
MAT127750X42 750 A Sinüsoidal
MAT1271K0X42 1000 A Sinüsoidal
MAT12712CX42 1250 A Sinüsoidal
MAT1271K5X42 1500 A Sinüsoidal
MAT1272K0X42 2000 A Sinüsoidal
MAT1272K5X42 2500 A Sinüsoidal
MAT1273K0X42 3000 A Sinüsoidal
MRT127500X42 500 A TRMS
MRT127600X42 600 A TRMS
MRT127750X42 750 A TRMS
MRT1271K0X42 1000 A TRMS
MRT12712CX42 1250 A TRMS
MRT1271K5X42 1500 A TRMS
MRT1272K0X42 2000 A TRMS
MRT1272K5X42 2500 A TRMS
MRT1273K0X42 3000 A TRMS

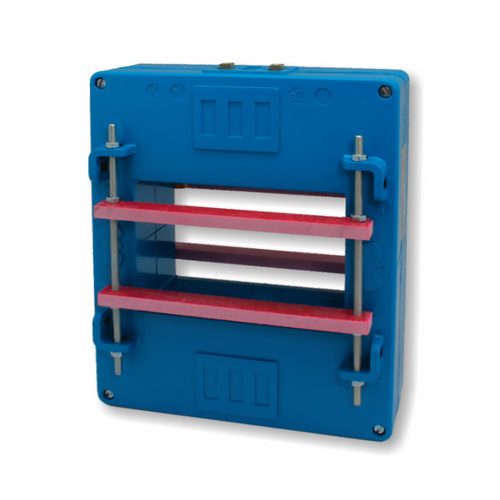

MAT128 Serisi / 127x85 Akım Trafosu 4-20mA Çıkışlı
Kod Aralık Ölçüm Tipi
MAT1281K0X42 1000 A Sinüsoidal
MAT1281K2X42 1200 A Sinüsoidal
MAT1281K5X42 1500 A Sinüsoidal
MAT1282K0X42 2000 A Sinüsoidal
MAT1282K5X42 2500 A Sinüsoidal
MAT1283K0X42 3000 A Sinüsoidal
MAT1284K0X42 4000 A Sinüsoidal
MAT1285K0X42 5000 A Sinüsoidal
MAT1286K0X42 6000 A Sinüsoidal
MRT1281K0X42 1000 A TRMS
MRT1281K2X42 1200 A TRMS
MRT1281K5X42 1500 A TRMS
MRT1282K0X42 2000 A TRMS
MRT1282K5X42 2500 A TRMS
MRT1283K0X42 3000 A TRMS
MRT1284K0X42 4000 A TRMS
MRT1285K0X42 5000 A TRMS
MRT1286K0X42 6000 A TRMS

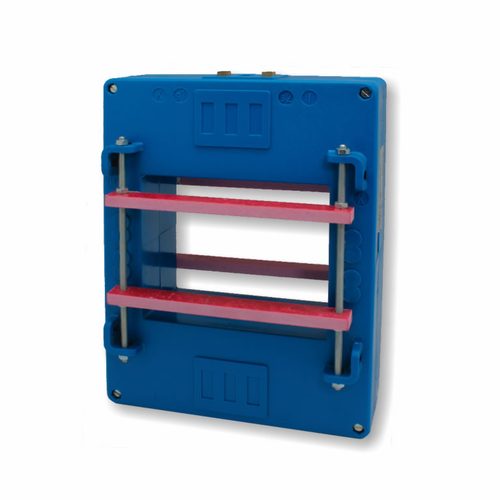

MAT129 Serisi / 127x105 Akım Trafosu 4-20mA Çıkışlı
Kod Aralık Ölçüm Tipi
MAT1291K0X42 1000 A Sinüsoidal
MAT1291K2X42 1200 A Sinüsoidal
MAT1291K5X42 1500 A Sinüsoidal
MAT1292K0X42 2000 A Sinüsoidal
MAT1292K5X42 2500 A Sinüsoidal
MAT1293K0X42 3000 A Sinüsoidal
MAT1294K0X42 4000 A Sinüsoidal
MAT1295K0X42 5000 A Sinüsoidal
MAT1296K0X42 6000 A Sinüsoidal
MRT1291K0X42 1000 A TRMS
MRT1291K2X42 1200 A TRMS
MRT1291K5X42 1500 A TRMS
MRT1292K0X42 2000 A TRMS
MRT1292K5X42 2500 A TRMS
MRT1293K0X42 3000 A TRMS
MRT1294K0X42 4000 A TRMS
MRT1295K0X42 5000 A TRMS
MRT1296K0X42 6000 A TRMS

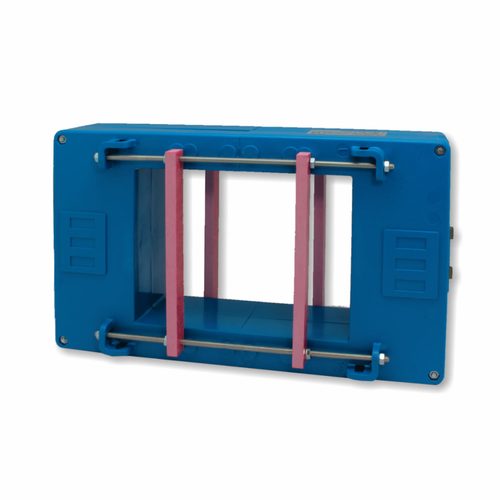

MAT165 Serisi / 127x165 Akım Trafosu 4-20mA Çıkışlı
Kod Aralık Ölçüm Tipi
MAT1651K0X42 1000 A Sinüsoidal
MAT1651K2X42 1200 A Sinüsoidal
MAT1651K5X42 1500 A Sinüsoidal
MAT1652K0X42 2000 A Sinüsoidal
MAT1652K5X42 2500 A Sinüsoidal
MAT1653K0X42 3000 A Sinüsoidal
MAT1654K0X42 4000 A Sinüsoidal
MAT1655K0X42 5000 A Sinüsoidal
MAT1656K0X42 6000 A Sinüsoidal
MRT1651K0X42 1000 A TRMS
MRT1651K2X42 1200 A TRMS
MRT1651K5X42 1500 A TRMS
MRT1652K0X42 2000 A TRMS
MRT1652K5X42 2500 A TRMS
MRT1653K0X42 3000 A TRMS
MRT1654K0X42 4000 A TRMS
MRT1655K0X42 5000 A TRMS
MRT1656K0X42 6000 A TRMS

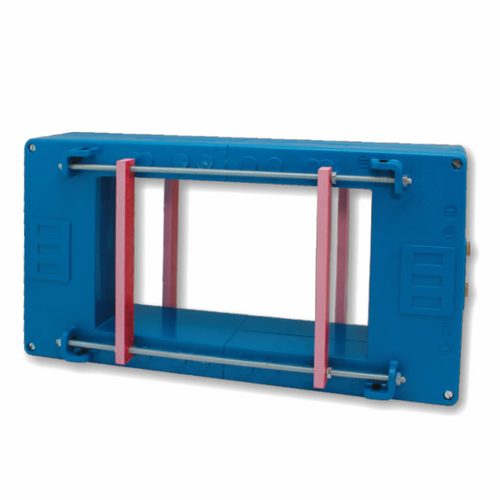

MAT225 Serisi / 127x225 Akım Trafosu 4-20mA Çıkışlı
Kod Aralık Ölçüm Tipi
MAT2251K0X42 1000 A Sinüsoidal
MAT2251K2X42 1200 A Sinüsoidal
MAT2251K5X42 1500 A Sinüsoidal
MAT2252K0X42 2000 A Sinüsoidal
MAT2252K5X42 2500 A Sinüsoidal
MAT2253K0X42 3000 A Sinüsoidal
MAT2254K0X42 4000 A Sinüsoidal
MAT2255K0X42 5000 A Sinüsoidal
MAT2256K0X42 6000 A Sinüsoidal
MRT2251K0X42 1000 A TRMS
MRT2251K2X42 1200 A TRMS
MRT2251K5X42 1500 A TRMS
MRT2252K0X42 2000 A TRMS
MRT2252K5X42 2500 A TRMS
MRT2253K0X42 3000 A TRMS
MRT2254K0X42 4000 A TRMS
MRT2255K0X42 5000 A TRMS
MRT2256K0X42 6000 A TRMS

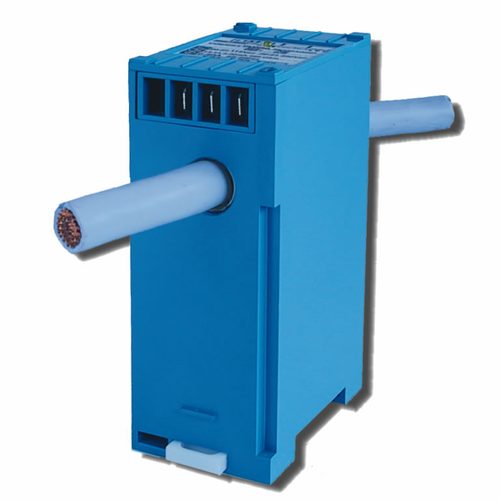

MCO & MRO Serisi / Akım Trafolu AC Transdüser
Kod Ölçüm Tipi Giriş Çıkış Yardımcı Besleme
MCOAD1005X05S Sinüsoidal 0-5 A 0-5 mA (3kΩ ) 115/230Vac (±10% 47÷63Hz) - 4VA
MCOAD1005X20S Sinüsoidal 0-5 A 0-20 mA (750Ω ) 115/230Vac (±10% 47÷63Hz) - 4VA
MCOAD1005X42S Sinüsoidal 0-5 A 4-20 mA (750Ω ) 115/230Vac (±10% 47÷63Hz) - 4VA
MCOAD1005X0DS Sinüsoidal 0-5 A 0-10 V (>2kΩ) 115/230Vac (±10% 47÷63Hz) - 4VA
MCOAD1005XMBS Sinüsoidal 0-5 A RS485 Modbus RTU 115/230Vac (±10% 47÷63Hz) - 4VA
MROAD1005X05S TRMS 0-5 A 0-5 mA (3kΩ ) 115/230Vac (±10% 47÷63Hz) - 4VA
MROAD1005X20S TRMS 0-5 A 0-20 mA (750Ω ) 115/230Vac (±10% 47÷63Hz) - 4VA
MROAD1005X42S TRMS 0-5 A 4-20 mA (750Ω ) 115/230Vac (±10% 47÷63Hz) - 4VA
MROAD1005X0DS TRMS 0-5 A 0-10 V (>2kΩ) 115/230Vac (±10% 47÷63Hz) - 4VA
MROAD1005XMBS TRMS 0-5 A RS485 Modbus RTU 115/230Vac (±10% 47÷63Hz) - 4VA


*Diğer Giriş Değeri Seçenekleri: 0-10A, 0-15A, 0-20A, 0-25A, 0-30A, 0-40A, 0-50A, 0-60A, 0-80A ve 0-100A 'dir
*Farklı yardımcı beslemeye sahip ürünler için fiyat danışınız. Yardımcı besleme seçenekleri: 20÷60Vac/dc - 5VA/2W, 80÷260Vac/dc - 7VA/2W, 380÷415Vac (47÷63Hz) - 6VA'dir.
