Akım Trafoları (Ölçü)

Ürün Tanıtımı Akım Trafoları (Ölçü)

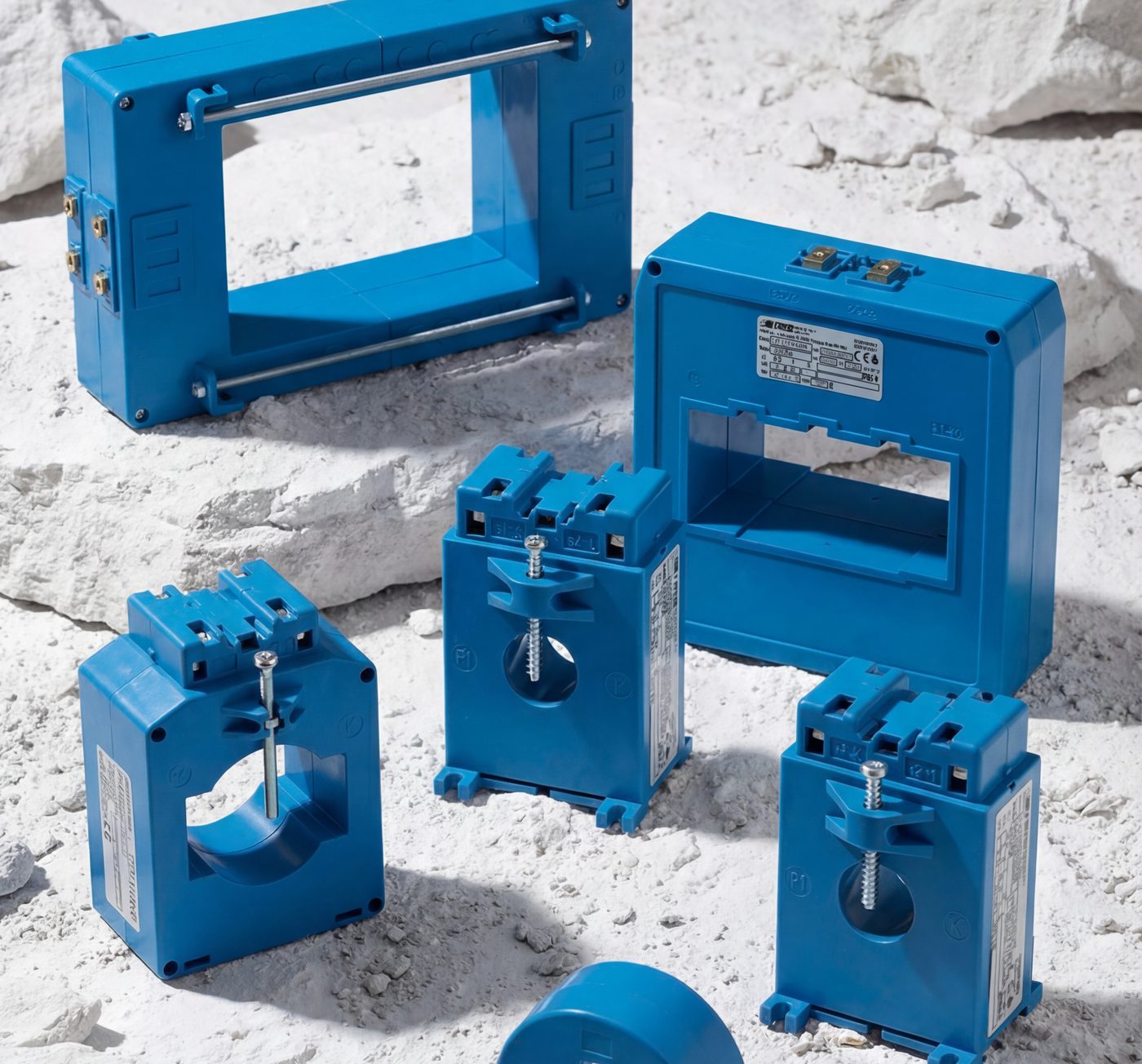

Frer ölçü tipi akım trafoları, primer devreden geçen 5A — 8000A aralığındaki akımı, cl.0,5 veya cl.1 hassasiyetinde ölçü aletlerinin (ampermetre, enerji analizörü, sayaç vb.) işleyebileceği 1A veya 5A standart sekonder değerlerine dönüştürür. Kendi kendine sönen V0 sınıfı malzemeden imal edilen toroid, bara geçişli ve primer sargılı modelleriyle 24 farklı seriden oluşan kapsamlı bir aile sunar. Tropikalleştirme, titreşime dayanıklılık ve gemi kullanımı opsiyonlarıyla her ortama uyum sağlar; çift sekonder, özel oran ve sertifikalı modeller için özel sipariş alınabilir.

Bilgi ve Teklif Alın

Teknik Detaylar

FRER Ürün & Seri Bilgileri

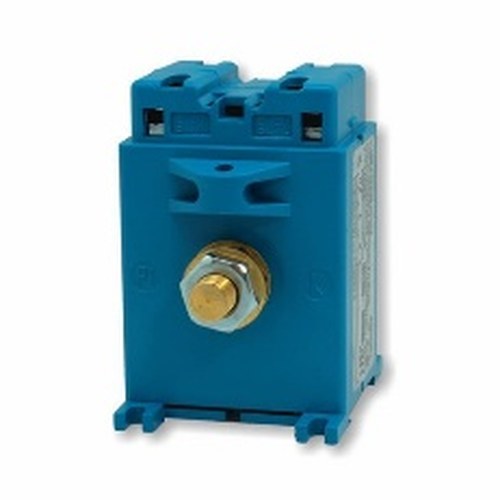

TAC003 Serisi — Primer Sargılı

Primer sargılı kompakt ölçü tipi akım trafosu. 5/5A — 100/5A oran aralığında, cl.0,5 / 3VA.

Ürün Kodu	Açıklama
R TAC003005X05	5/5A, cl.0,5 (3VA)
R TAC003015X05	15/5A, cl.0,5 (3VA)
R TAC003030X05	30/5A, cl.0,5 (3VA)
R TAC003060X05	60/5A, cl.0,5 (3VA)
R TAC003100X05	100/5A, cl.0,5 (3VA)
TAC003xxxX01	1A sekonder — sipariş kodu örneği TAC003005X01 (danışınız)

TAC005 Serisi — Primer Sargılı

Primer sargılı orta güçlü ölçü trafosu. 5/5A — 100/5A, cl.0,5 / 5VA.

Ürün Kodu	Açıklama
R TAC005005X05	5/5A, cl.0,5 (5VA)
R TAC005020X05	20/5A, cl.0,5 (5VA)
R TAC005050X05	50/5A, cl.0,5 (5VA)
R TAC005100X05	100/5A, cl.0,5 (5VA)
TAC005xxxX01	1A sekonder — sipariş kodu örneği TAC005005X01 (danışınız)

TAC008 Serisi — Primer Sargılı

Daha yüksek güçlü primer sargılı ölçü trafosu. 5/5A — 200/5A, cl.0,5 / 8VA.

Ürün Kodu	Açıklama
R TAC008005X05	5/5A, cl.0,5 (8VA)
R TAC008030X05	30/5A, cl.0,5 (8VA)
R TAC008080X05	80/5A, cl.0,5 (8VA)
R TAC008200X05	200/5A, cl.0,5 (8VA)
TAC008xxxX01	1A sekonder — danışınız

TAC010 Serisi — Primer Sargılı

Yüksek VA güçlü primer sargılı ölçü trafosu. 5/5A — 600/5A, cl.0,5 / 10VA.

Ürün Kodu	Açıklama
R TAC010005X05	5/5A, cl.0,5 (10VA)
R TAC010100X05	100/5A, cl.0,5 (10VA)
R TAC010300X05	300/5A, cl.0,5 (10VA)
R TAC010600X05	600/5A, cl.0,5 (10VA)
TAC010xxxX01	1A sekonder — danışınız

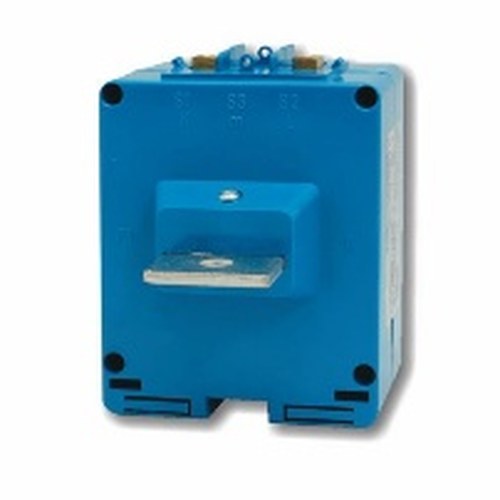

TAC020 Serisi — Primer Sargılı

Yüksek hassasiyet primer sargılı ölçü trafosu. 5/5A — 600/5A, cl.0,5 / 20VA.

Ürün Kodu	Açıklama
R TAC020005X05	5/5A, cl.0,5 (20VA)
R TAC020100X05	100/5A, cl.0,5 (20VA)
R TAC020300X05	300/5A, cl.0,5 (20VA)
R TAC020600X05	600/5A, cl.0,5 (20VA)
TAC020xxxX01	1A sekonder — danışınız

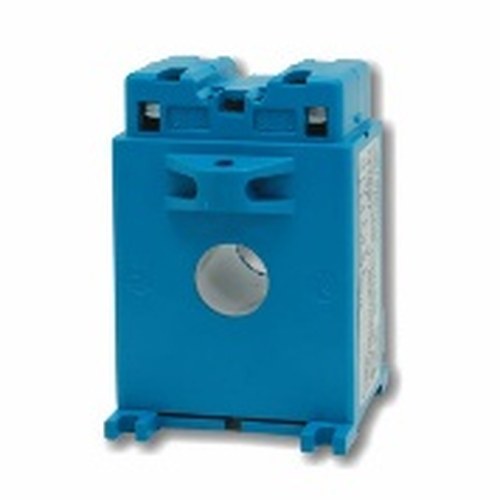

TAC017 Serisi — 15×5 mm Bara / Ø17 mm Kablo

15×5 mm bara veya Ø17 mm kablo geçişli kompakt ölçü trafosu. 30/5A — 200/5A oran aralığında.

Ürün Kodu	Açıklama
R TAC017030X05	30/5A, cl.3 (1,5VA)
R TAC017060X05	60/5A, cl.1 (1,25VA)
R TAC017100X05	100/5A, cl.0,5 (2VA)
R TAC017200X05	200/5A, cl.0,5 (7VA)
TAC017xxxX01	1A sekonder — danışınız

TAC071 Serisi — 15×5 mm Bara / Ø17 mm Kablo

TAC017 ile aynı geçiş yapılı, daha yüksek VA gücü sunan ölçü trafosu. 30/5A — 150/5A.

Ürün Kodu	Açıklama
R TAC071030X05	30/5A, cl.3 (2VA)
R TAC071060X05	60/5A, cl.0,5 (1VA)
R TAC071100X05	100/5A, cl.0,5 (4VA)
R TAC071150X05	150/5A, cl.0,5 (10VA)
TAC071xxxX01	1A sekonder — danışınız

TAC021 Serisi — 20×10 mm Bara / Ø21 mm Kablo

20×10 mm bara veya Ø21 mm kablo geçişli ölçü trafosu. 40/5A — 600/5A oran aralığında.

Ürün Kodu	Açıklama
R TAC021040X05	40/5A, cl.1 — danışınız
R TAC021100X05	100/5A, cl.0,5 — danışınız
R TAC021300X05	300/5A, cl.0,5 — danışınız
R TAC021600X05	600/5A, cl.0,5 — danışınız
TAC021xxxX01	1A sekonder — danışınız

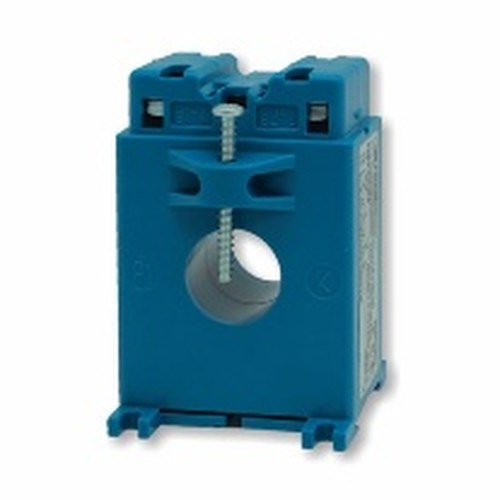

TAC022 Serisi — 20×5 mm Bara / Ø22 mm Kablo

Geniş kullanılan 20×5 mm bara / Ø22 mm kablo geçişli ölçü trafosu. 40/5A — 600/5A.

Ürün Kodu	Açıklama
R TAC022040X05	40/5A, cl.3 (1,5VA)
R TAC022100X05	100/5A, cl.0,5 (1VA)
R TAC022300X05	300/5A, cl.0,5 (9VA)
R TAC022600X05	600/5A, cl.0,5
TAC022xxxX01	1A sekonder — danışınız

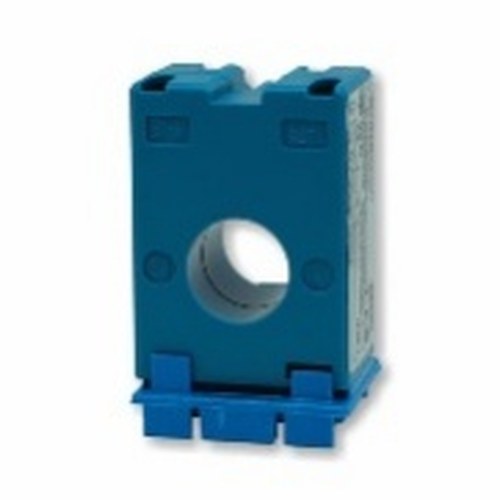

TAT022 Serisi — 20×5 mm Bara / Ø22 mm Kablo (İnce Gövde)

48 mm gövde genişliğinde kompakt ölçü trafosu. 40/5A — 600/5A.

Ürün Kodu	Açıklama
R TAT022040X05	40/5A, cl.3 (1,2VA)
R TAT022100X05	100/5A, cl.1 (1,5VA)
R TAT022200X05	200/5A, cl.0,5 (1VA)
R TAT022600X05	600/5A, cl.0,5 (2,5VA)
TAT022xxxX01	1A sekonder — danışınız

TAC033 Serisi — Orta Boy Bara

Orta boy bara geçişli ölçü trafosu, daha yüksek nominal akımlar için.

Ürün Kodu	Açıklama
R TAC033xxxX05	Standart oran aralığı 100/5A — 800/5A, cl.0,5 — danışınız
TAC033xxxX01	1A sekonder — danışınız

TAC040 Serisi — 40 mm Bara

40 mm bara/Ø40 mm kablo geçişli ölçü trafosu. Yüksek VA yük taşıma kapasitesi.

Ürün Kodu	Açıklama
R TAC040xxxX05	Standart oran 100/5A — 1000/5A, cl.0,5 — danışınız
TAC040xxxX01	1A sekonder — danışınız

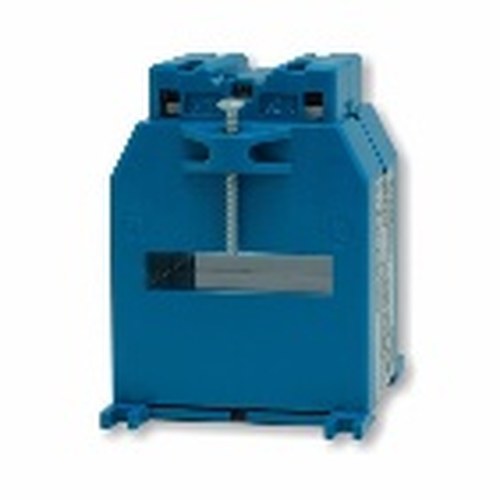

TAC050 Serisi — 50 mm Bara / Kablo

50 mm bara/kablo geçişli ölçü trafosu, geniş akım aralığı.

Ürün Kodu	Açıklama
R TAC050xxxX05	Standart oran 150/5A — 1500/5A, cl.0,5 — danışınız
TAC050xxxX01	1A sekonder — danışınız

TAT061 Serisi — Ø51 / 61×31 mm

Toroid Ø51 mm veya 61×31 mm bara geçişli orta-büyük ölçü trafosu.

Ürün Kodu	Açıklama
R TAT061xxxX05	Standart oran 200/5A — 1200/5A — danışınız
TAT061xxxX01	1A sekonder — danışınız

TAT063 Serisi — Ø60 Toroid

Ø60 mm toroid tip ölçü trafosu.

Ürün Kodu	Açıklama
R TAT063xxxX05	Standart oran 200/5A — 1500/5A — danışınız

TAT064 Serisi — Ø60 Geniş Pencere

Ø60 mm geniş pencereli toroid ölçü trafosu, çoklu kablo geçişine uygun.

Ürün Kodu	Açıklama
R TAT064xxxX05	Standart oran 200/5A — 2000/5A — danışınız

TAT081 Serisi — 81×31 mm Bara

81×31 mm bara geçişli orta boy ölçü trafosu.

Ürün Kodu	Açıklama
R TAT081xxxX05	Standart oran 200/5A — 1500/5A — danışınız

TAT082 Serisi — 82×37 mm Bara

82×37 mm bara geçişli ölçü trafosu, daha geniş bara için.

Ürün Kodu	Açıklama
R TAT082xxxX05	Standart oran 300/5A — 2000/5A — danışınız

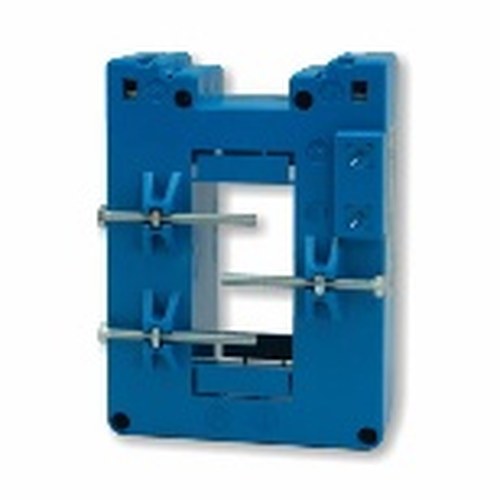

TAT084 Serisi — 62×34 / 84×34 mm Bara

Çift bara genişliğine uyumlu (62×34 veya 84×34 mm) ölçü trafosu.

Ürün Kodu	Açıklama
R TAT084xxxX05	Standart oran 400/5A — 2500/5A — danışınız

TAT101 Serisi — 102×55 mm Bara

102×55 mm bara geçişli yüksek akım ölçü trafosu.

Ürün Kodu	Açıklama
R TAT101xxxX05	Standart oran 500/5A — 3000/5A — danışınız

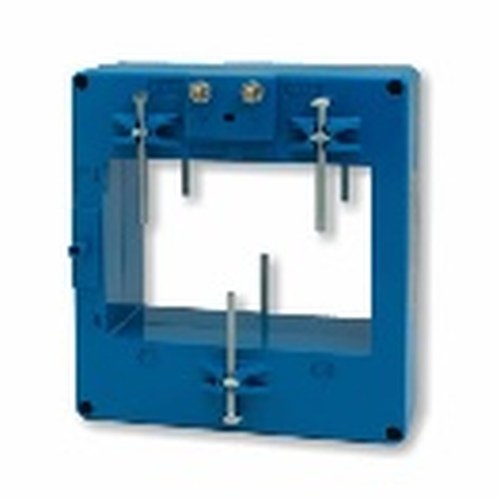

TAT106 Serisi — 106×76 mm Bara

106×76 mm geniş bara geçişli ölçü trafosu.

Ürün Kodu	Açıklama
R TAT106xxxX05	Standart oran 600/5A — 4000/5A — danışınız

TAT128 Serisi — 127×85 mm Bara

127×85 mm bara geçişli büyük akım ölçü trafosu.

Ürün Kodu	Açıklama
R TAT128xxxX05	Standart oran 1000/5A — 6000/5A — danışınız

TAT129 Serisi — 127×105 mm Bara

127×105 mm bara geçişli büyük akım ölçü trafosu.

Ürün Kodu	Açıklama
R TAT129xxxX05	Standart oran 1000/5A — 6000/5A — danışınız

TAT165 Serisi — 127×165 mm Bara

127×165 mm bara geçişli, çok yüksek akım ölçü trafosu.

Ürün Kodu	Açıklama
R TAT165xxxX05	Standart oran 1500/5A — 8000/5A — danışınız

Ölçü Akım Trafoları için Opsiyonel Özellikler

Tüm ölçü tipi akım trafoları için (sayfa 88'deki tam liste). Tropikalleştirme, gemi kullanımı, çift sekonder, özel sertifikalar.

Ürün Kodu	Açıklama
R OPTE6T	Tropikalleştirme (Artırılmış nem dayanımı)
R OPTE6N	Gemi Üzeri Kullanım
R OPTX7H	H2S, NH3 Ortamlarda Kullanım
R OPT-2SEK	Çift Sekonder Çıkış (özel sipariş)
R OPT-SERT	Özel Sertifika / Kalibrasyon Raporu
