CEE

Yüksek Performanslı Fişler ve Prizler

CEE serisi fiş ve prizler, kalın yapısı sayesinde özellikle madenler ve inşaat alanlarına yöneliktir.
Kolay takılıp çıkarılan yuvarlak kontakları ile zorlu koşullarda bile sık kullanıma müsade etmektedir.

Standartlara Uygunluk IEC/EN 60309-1 / IEC/EN 60309-2
Gövde Malzemesi Kalınlaştırılmış yapılı teknopolimer
Koruma Sınıfı (IEC/EN 60529'a göre) IP44 – IP67
Kavrama Rengi RAL7042
Aşırı Sıcaklık ve Ateşe Karşı Dayanıklılık  (IEC/EN 60695-2-10'a göre "Kızgın Tel") 850°C (tutma)
850°C (16A/32A bağlantı tutucu sokma)
960°C (63A/125A bağlantı tutucu sokma)
Kendi Kendine Sönme Sınıfı (UL94'e göre) V2 (tutma)
V2 (16A/32A bağlantı tutucu sokma)
V0 (63A/125A bağlantı tutucu sokma)
Darbe Dayanım Sınıfı (IEC/EN 62262'ye göre IK değeri) IK08
Anma Akımı 16A – 32A – 63A – 125A
Anma Gerilimi 50V - 690V
Anma Frekansı 0-500Hz
Anma İzolasyon Gerilimi 690V
Saklama / Depolama Sıcaklığı -30°C - +70°C
İşletme Sıcaklığı -25°C - +50°C



Kablo özellikleri

Anma Akımı (A) Kutup Bilgisi Kablo Giriş Çapı (mm.) Kablo Giriş Kesiti (mm2)

 16

2P+ 7 - 14  1 - 4
3P+ 8,5 - 15,5
3P+N+

 32

2P+ 10,5 - 21,5  2,5 - 10
3P+
3P+N+

 63

2P+ 16 - 31,5  4 - 16
3P+
3P+N+
125 3P+ 24,5 - 45 6 - 50
3P+N+

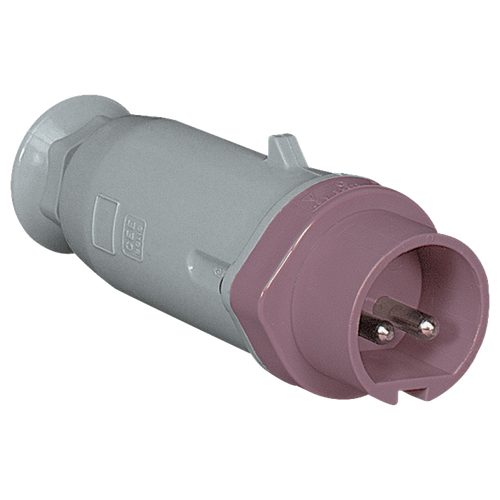

Fişler, Kablo Rakorlu, Ağır Çalışma Koşulları için, 50-60 Hz IP44

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu
16 110V 2P+  4 477202
110V 3P+  4 477212
110V 3P+N+  4 477222
230V 2P+  6 477302
230V 3P+  9 477312
230V 3P+N+  9 477322
400V 2P+  9 477402
400V 3P+  6 477412
400V 3P+N+  6 477422
32 110V 2P+  4 477205
110V 3P+  4 477215
110V 3P+N+  4 477225
230V 2P+  6 477305
230V 3P+  9 477315
230V 3P+N+  9 477325
400V 2P+  9 477405
400V 3P+  6 477415
400V 3P+N+  6 477425

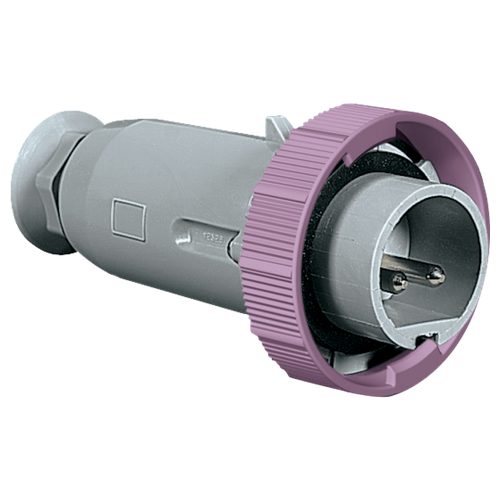

Fişler, Kablo Rakorlu, Ağır Çalışma Koşulları için, IP67

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu
16 50-60Hz 110V 2P +  4 477203
50-60Hz 110V 3P+  4 477213
50-60Hz 110V 3P+N+  4 477223
50-60Hz 230V 2P+  6 477303
50-60Hz 230V 3P+  9 477313
50-60Hz 230V 3P+N+  9 477323
50-60Hz 400V 2P+  9 477403
50-60Hz 400V 3P+  6 477413
50-60Hz 400V 3P+N+  6 477423
50-60Hz 500V 2P+  7 477273
50-60Hz 500V 3P+  7 477513
50-60Hz 500V 3P+N+  7 477523
50-60Hz 690V 3P+  5 477514
50-60Hz 690V 3P+N+  5 477524
50-60Hz >50V Q  2P+  12 477823
50-60Hz >50V Q  3P+  12 477833
100-300Hz >50V 2P+  10 477763
100-300Hz >50V 3P+  10 477773
100-300Hz >50V 3P+N+  10 477713
>300-500Hz >50V 2P+  2 477783
>300-500Hz >50V 3P+  2 477793
>300-500Hz >50V 3P+N+  2 477293
60Hz 440÷460V 3P+  11 477453
60Hz 440-460V 3P+N+  11 477533
DC >50÷250V 2P+  3 477673
DC >250V 2P+  8 477813
32 50-60Hz 110V 2P+  4 477206
50-60Hz 110V 3P+  4 477216
50-60Hz 110V 3P+N+  4 477226
50-60Hz 230V 2P+  6 477306
50-60Hz 230V 3P+  9 477316
50-60Hz 230V 3P+N+  9 477326
50-60Hz 400V 2P+  9 477406
50-60Hz 400V 3P+  6 477416
50-60Hz 400V 3P+N+  6 477426
50-60Hz 500V 2P+ 7 477556
50-60Hz 500V 3P+  7 477516
50-60Hz 500V 3P+N+  7 477526
50-60Hz 690V 3P+  5 477518
50-60Hz 690V 3P+N+  5 477528
50-60Hz >50V Q  2P+  12 477826
50-60Hz >50V Q  3P+  12 477836
100-300Hz >50V 2P+  10 477706
100-300Hz >50V 3P+  10 477716
100-300Hz >50V 3P+N+  10 477276
>300-500Hz >50V 2P+  2 477726
>300-500Hz >50V 3P+  2 477736
>300-500Hz >50V 3P+N+  2 477296
60Hz 440÷460V 3P+  11 477456
60Hz 440-460V 3P+N+  11 477536
DC >50÷250V ˜ 2P+  3 477676
50/60Hz 380/440V 3P+  3 477486
50/60Hz 380-440V 3P+N+  3 477586
DC >250V ˜ 2P+  8 477816

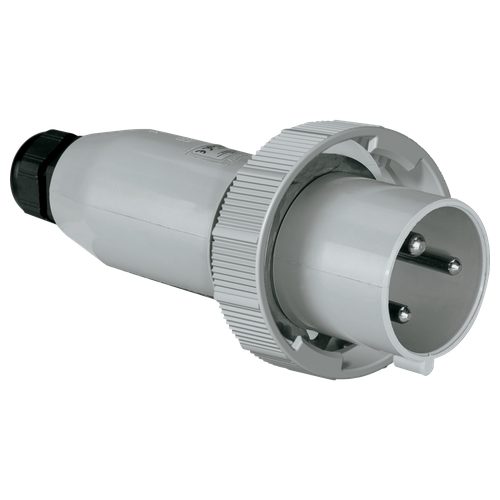

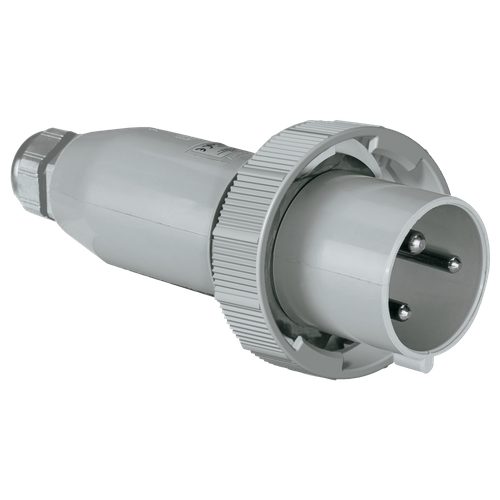

Fişler, Kablo Rakorlu, Ağır Çalışma Koşulları için, IP67

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
63 50-60Hz 110V 2P+  4 477207 1
50-60Hz 110V 3P+  4 477217 1
50-60Hz 110V 3P+N+  4 477227 1
50-60Hz 230V 2P+  6 477307 1
50-60Hz 230V 3P+  9 477317 1
50-60Hz 230V 3P+N+  9 477327 1
50-60Hz 400V 2P+  9 477407 1
50-60Hz 400V 3P+  6 477417 1
50-60Hz 400V 3P+N+  6 477427 1
50-60Hz 500V 3P+  7 477517 1
50-60Hz 500V 3P+N+  7 477527 1
50-60Hz 690V 3P+  5 477519 1
50-60Hz 690V 3P+N+  5 477529 1
50-60Hz >50V Q  2P+  12 477827 1
50-60Hz >50V Q  3P+  12 477367 1
DC >50÷250V 2P+  3 477677 1
60Hz 440÷460V 3P+  11 477457 1
60Hz 440-460V 3P+N+  11 477537 1
125 50-60Hz 110V 3P+  4 477218 1
50-60Hz 110V 3P+N+  4 477228 1
50-60Hz 230V 3P+  9 477318 1
50-60Hz 230V 3P+N+  9 477328 1
50-60Hz 400V 3P+  6 249538 1
50-60Hz 400V 3P+N+  6 259538 1
50-60Hz 500V 3P+  7 249550 1
50-60Hz 500V 3P+N+  7 259550 1
50-60Hz 690V 3P+  5 477520 1
50-60Hz 690V 3P+N+  5 477530 1
50-60Hz >50V Q 3P+  12 477368 1
60Hz 440÷460V 3P+  11 477458 1
60Hz 440÷460V 3P+N+  11 477538 1

Q izolasyon transformatörü için

Fişler, Kablo Rakorlu, Ağır İşler için, 50-60 Hz IP44

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 110V 2P+  4 475202 1
110V 3P+  4 475212 1
110V 3P+N+  4 475222 1
230V 2P+  6 475302 1
230V 3P+  9 475312 1
230V 3P+N+  9 475322 1
400V 2P+  9 475402 1
400V 3P+  6 475412 1
400V 3P+N+  6 475422 1



Fişler, Kablo Rakorlu, 90 Derece Açılı, Ağır İşler için, 50-60 Hz IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 110V 2P+  4 475203 1
110V 3P+  4 475213 1
110V 3P+N+  4 475223 1
230V 2P+  6 475303 1
230V 3P+  9 475313 1
230V 3P+N+  9 475323 1
400V 2P+  9 475403 1
400V 3P+  6 475413 1
400V 3P+N+  6 475423 1

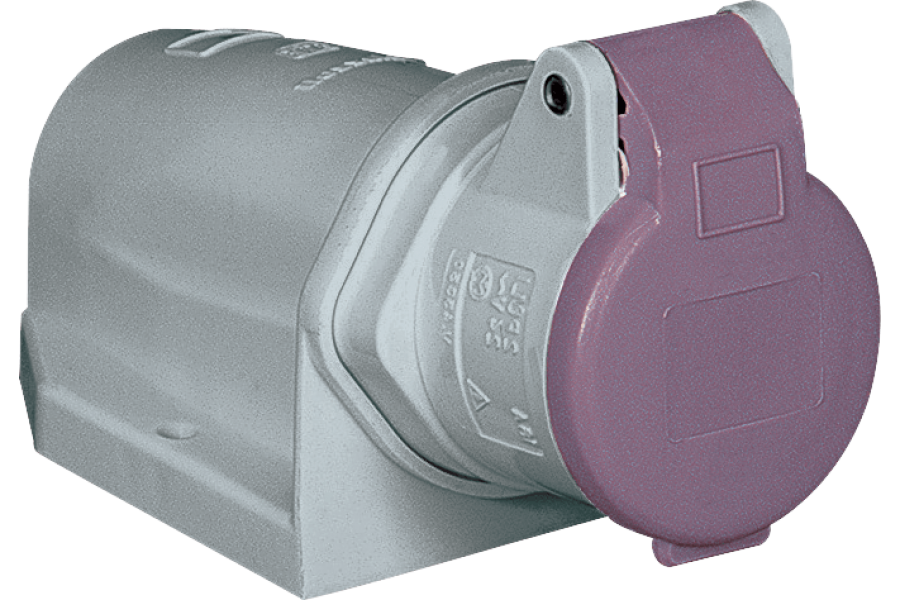

Duvar Montaj Prizler, 90 Derece Açılı, Ağır İşler için, 50-60 Hz IP44

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 110V 2P+  4 476202 1
110V 3P+  4 476212 1
110V 3P+N+  4 476222 1
230V 2P+  6 476302 1
230V 3P+  9 476312 1
230V 3P+N+  9 476322 1
400V 2P+  9 476402 1
400V 3P+  6 476412 1
400V 3P+N+  6 476422 1
32 110V 2P+  4 476205 1
110V 3P+  4 476215 1
110V 3P+N+  4 476225 1
230V 2P+  6 476305 1
230V 3P+  9 476315 1
230V 3P+N+  9 476325 1
400V 2P+  9 476405 1
400V 3P+  6 476415 1
400V 3P+N+  6 476425 1



Duvar Montaj Prizler, 90 Derece Açılı, Ağır Işler için, 50-60 Hz IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 110V 2P+  4 476203 1
110V 3P+  4 476213 1
110V 3P+N+  4 476223 1
230V 2P+  6 476303 10
230V 3P+  9 476313 1
230V 3P+N+  9 476323 1
400V 2P+  9 476403 1
400V 3P+  6 476413 1
400V 3P+N+  6 476423 1
32 110V 2P+  4 476206 1
110V 3P+  4 476216 1
110V 3P+N+  4 476226 1
230V 2P+  6 476306 1
230V 3P+  9 476316 1
230V 3P+N+  9 476326 1
400V 2P+  9 476406 1
400V 3P+  6 476416 1
400V 3P+N+  6 476426 1
380/440V 3P+  3 476486 1





Duvar Montaj Fişler, 90 Derece Açılı, Ağır Çalışma Koşulları için, 50-60 Hz IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
63 400V 3P+  6 744338 1
400V 3P+N+  6 754338 1
125 400V 3P+  6 747538 1
400V 3P+N+  6 757538 1

Pakete dahil donanım : M40 kablo rakorları
Özellik : Opak kutularda kullanım
Notlar: Diğer teknik aksesuarlar kullanılarak farklı giriş konfigürasyonları uygulanabilir.

Pano Montaj Fişler, Düz, Ağır Çalışma Koşulları için, IP67

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
63 50-60Hz 110V 2P+  4 476207 1
50-60Hz 110V 3P+  4 476217 1
50-60Hz 110V 3P+N+  4 476227 1
50-60Hz 230V 2P+  6 476307 1
50-60Hz 230V 3P+  9 476317 1
50-60Hz 230V 3P+N+  9 476327 1
50-60Hz 400V 2P+  9 476407 1
50-60Hz 400V 3P+  6 746338 1
50-60Hz 400V 3P+N+  6 756338 1
50-60Hz 500V 3P+  7 476517 1
50-60Hz 500V 3P+N+  7 476527 1
50-60Hz 690V 3P+  5 476519 1
50-60Hz 690V 3P+N+  5 476529 1
50-60Hz >50V Q  2P+  12 476827 1
50-60Hz >50V Q  3P+  12 476837 1
60Hz 440÷460V 3P+  11 476457 1
60Hz 440-460V 3P+N+  11 476537 1
125 50-60Hz 110V 3P+  4 476218 1
50-60Hz 110V 3P+N+  4 476228 1
50-60Hz 230V 3P+  9 476318 1
50-60Hz 230V 3P+N+  9 476328 1
50-60Hz 400V 3P+  6 749538 1
50-60Hz 400V 3P+N+  6 759538 1
50-60Hz 500V 3P+  7 749550 1
50-60Hz 500V 3P+N+  7 759550 1
50-60Hz 690V 3P+  5 476520 1
50-60Hz 690V 3P+N+  5 476530 1
50-60Hz >50V Q  3P+  12 476838 1
60Hz 440÷460V 3P+  11 476458 1
60Hz 440-460V 3P+N+  11 476538 1

 Q izolasyon transformatörü için

IEC EN 60309-2 Endüstriyel Fişler için Kapaklar, IP67

Anma Akımı (A) Kutuplar Palazzoli Kodu Paket Miktarı
16A 2P+  476903 1
3P+  476913 1
3P+N+  476923 10
32A 2P+  / 3P+  476905 10
3P+N+  476925 10
63A 2P+  / 3P+  / 3P+N+  476907 1
125A 2P+  / 3P+  / 3P+N+  476909 1

Özellikler: Fiş kullanımda değilken IP67 koruma sağlar.

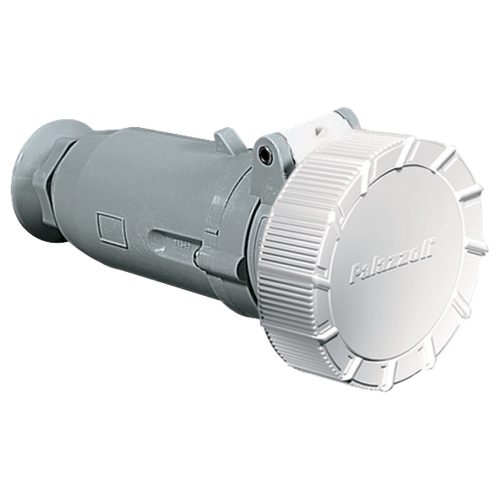

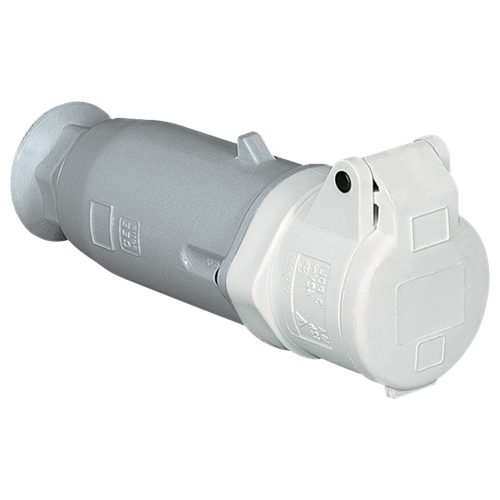

Uzatma Prizi, Kablo Rakorlu, Ağır Çalışma Koşulları için, IP67

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 110V 2P+ 4 473203 1
50-60Hz 110V 3P+ 4 473213 1
50-60Hz 110V 3P+N+v 4 473223 1
50-60Hz 230V 2P+ 6 473303 10
50-60Hz 230V 3P+ 9 473313 1
50-60Hz 230V 3P+N+ 9 473323 1
50-60Hz 400V 2P+ 9 473403 1
50-60Hz 400V 3P+ 6 473413 10
50-60Hz 400V 3P+N+ 6 473423 1
50-60Hz 500V 2P+ 7 473503 1
50-60Hz 500V 3P+ 7 473513 1
50-60Hz 500V 3P+N+ 7 473523 1
50-60Hz 690V 3P+ 5 473514 1
50-60Hz 690V 3P+N+ 5 473524 1
50-60Hz >50V Q  2P+ 12 473823 1
50-60Hz >50V Q  3P+ 12 473833 1
100-300Hz >50V 2P+ 10 473763 1
100-300Hz >50V 3P+ 10 473773 1
100-300Hz >50V 3P+N+ 10 473713 1
>300-500Hz >50V 2P+ 2 473783 1
>300-500Hz >50V 3P+ 2 473793 1
>300-500Hz >50V 3P+N+ 2 473723 1
60Hz 440÷460V 3P+ 11 473463 1
60Hz 440-460V 3P+N+ 11 473533 1
DC >50÷250V 2P+ 3 473673 1
DC >250V 2P+ 8 473813 1
32 50-60Hz 110V 2P+ 4 473206 1
50-60Hz 110V 3P+ 4 473216 1
50-60Hz 110V 3P+N+ 4 473226 1
50-60Hz 230V 2P+ 6 473306 1
50-60Hz 230V 3P+ 9 473316 1
50-60Hz 230V 3P+N+ 9 473326 1
50-60Hz 400V 2P+ 9 473406 1
50-60Hz 400V 3P+ 6 473416 5
50-60Hz 400V 3P+N+ 6 473426 5
50-60Hz 500V 2P+ 7 473506 1
50-60Hz 500V 3P+ 7 473516 1
50-60Hz 500V 3P+N+ 7 473526 1
50-60Hz 690V 3P+ 5 473518 1
50-60Hz 690V 3P+N+ 5 473528 1
50-60Hz >50V Q  2P+ 12 473826 1
50-60Hz >50V Q  3P+ 12 473836 1
100-300Hz >50V 2P+ 10 473706 1
100-300Hz >50V 3P+ 10 473716 1
100-300Hz >50V 3P+N+ 10 473776 1
>300-500Hz >50V 2P+ 2 473726 1
>300-500Hz >50V 3P+ 2 473736 1
>300-500Hz >50V 3P+N+ 2 473796 1
60Hz 440÷460V 3P+ 11 473466 1
60Hz 440-460V 3P+N+ 11 473536 5
50/60Hz 380/440V 3P+ 3 473486 1
50/60Hz 380-440V 3P+N+ 3 473496 1
DC >250V 2P+ 8 473816 1

 Q izolasyon transformatörü için

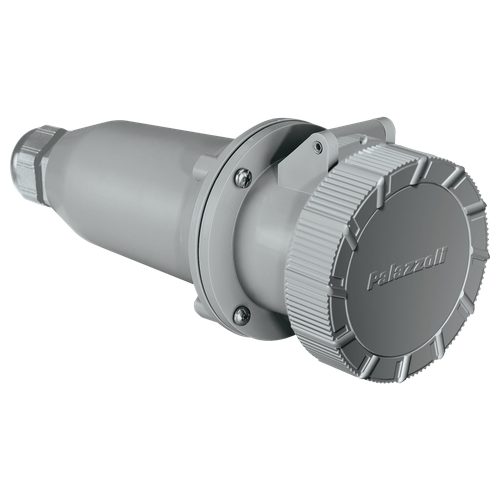

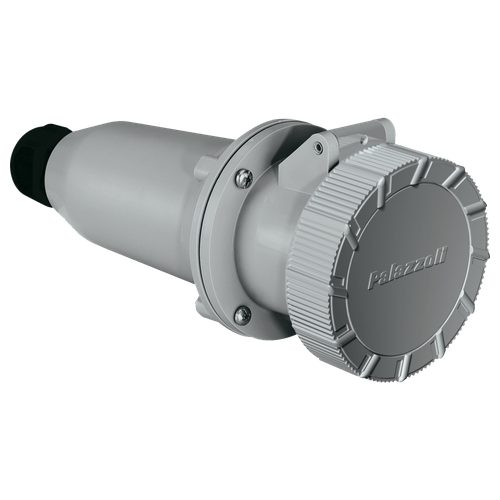

Uzatma Prizi, Kablo Rakorlu, Ağır Çalışma Koşulları için, IP67

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
63 50-60Hz 110V 2P+ 4 473207 1
50-60Hz 110V 3P+ 4 473217 1
50-60Hz 110V 3P+N+ 4 473227 1
50-60Hz 230V 2P+ 6 473307 1
50-60Hz 230V 3P+ 9 473317 1
50-60Hz 230V 3P+N+ 9 473327 1
50-60Hz 400V 2P+ 9 473407 1
50-60Hz 400V 3P+ 6 346338 1
50-60Hz 400V 3P+N+ 6 356338 1
50-60Hz 500V 3P+ 7 346350 1
50-60Hz 500V 3P+N+ 7 356350 1
50-60Hz 690V 3P+ 5 473519 1
50-60Hz 690V 3P+N+ 5 473529 1
50-60Hz >50V Q  2P+ 12 473827 1
50-60Hz >50V Q  3P+ 12 473837 1
60Hz 440÷460V 3P+ 11 473467 1
60Hz 440-460V 3P+N+ 11 473537 1
125 50-60Hz 110V 3P+ 4 473218 1
50-60Hz 110V 3P+N+ 4 473228 1
50-60Hz 230V 3P+ 9 473318 1
50-60Hz 230V 3P+N+ 9 473328 1
50-60Hz 400V 3P+ 6 349538 1
50-60Hz 400V 3P+N+ 6 359538 1
50-60Hz 500V 3P+ 7 349550 1
50-60Hz 500V 3P+N+ 7 359550 1
50-60Hz 690V 3P+ 5 473520 1
50-60Hz 690V 3P+N+ 5 473530 1
50-60Hz >50V Q 3P+ 12 473838 1
60Hz 440÷460V 3P+ 11 473468 1
60Hz 440÷460V 3P+N+ 11 473538 1

 Q izolasyon transformatörü için

Duvara Montaj Prizler, 90 Derece Açılı, Ağır Çalışma Koşulları için, IP44

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 110V 2P+ 4 471262 1
50-60Hz 110V 3P+ 4 471272 1
50-60Hz 110V 3P+N+ 4 471222 1
50-60Hz 230V 2P+ 6 471362 10
50-60Hz 230V 3P+ 9 471372 1
50-60Hz 230V 3P+N+ 9 471332 1
50-60Hz 400V 2P+ 9 471462 1
50-60Hz 400V 3P+ 6 471472 10
50-60Hz 400V 3P+N+ 6 471482 5
50-60Hz 500V 2P+ 7 471552 1
50-60Hz 500V 3P+ 7 471572 1
50-60Hz 500V 3P+N+ 7 471562 1
50-60Hz >50V Q  2P+ 12 471852 1
50-60Hz >50V Q  3P+ 12 471862 1
100-300Hz >50V 2P+ 10 471762 1
100-300Hz >50V 3P+ 10 471772 1
100-300Hz >50V 3P+N+ 10 471712 1
>300-500Hz >50V 2P+ 2 471782 1
>300-500Hz >50V 3P+ 2 471792 1
>300-500Hz >50V 3P+N+ 2 471722 1
60Hz 440÷460V 3P+ 11 471582 1
60Hz 440-460V 3P+N+ 11 471592 1
DC >50÷250V 2P+ 3 471672 1
DC >250V 2P+ 8 471802 1
32 50-60Hz 110V 2P+ 4 471266 1
50-60Hz 110V 3P+ 4 471276 1
50-60Hz 110V 3P+N+ 4 471286 1
50-60Hz 230V 2P+ 6 471366 1
50-60Hz 230V 3P+ 9 471376 1
50-60Hz 230V 3P+N+ 9 471386 1
50-60Hz 400V 2P+ 9 471466 1
50-60Hz 400V 3P+ 6 471476 1
50-60Hz 400V 3P+N+ 6 471486 1
50-60Hz 500V 2P+ 7 471555 1
50-60Hz 500V 3P+ 7 471576 1
50-60Hz 500V 3P+N+ 7 471566 1
50-60Hz >50V Q  2P+ 12 471856 1
50-60Hz >50V Q  3P+ 12 471866 1
100-300Hz >50V 2P+ 10 471766 1
100-300Hz >50V 3P+ 10 471716 1
100-300Hz >50V 3P+N+ 10 471776 1
>300-500Hz >50V 2P+ 2 471786 1
>300-500Hz >50V 3P+ 2 471736 1
>300-500Hz >50V 3P+N+ 2 471796 1
60Hz 440÷460V 3P+ 11 471586 1
60Hz 440-460V 3P+N+ 11 471596 1
50/60Hz 380/440V 3P+ 3 471436 1
50/60Hz 380-440V 3P+N+ 3 471446 1
DC >250V 2P+ 8 471805 1

Q izolasyon transformatörü için



Duvara Montaj Prizler, 90 Derece Açılı, Ağır Çalışma Koşulları için, 50-60 Hz, IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
63 400V 3P+ 6 444338 1
400V 3P+N+ 6 454338 1
125 400V 3P+ 6 447538 1
400V 3P+N+ 6 457538 1

 Özellikler: Opak  Kutulu / Pakete Dahil Donanım: M40 kablo rakorları / Notlar: sayfa 42 deki teknik aksesuarlar kullanılarak diğer priz konfigürasyonları uygulanabilir.

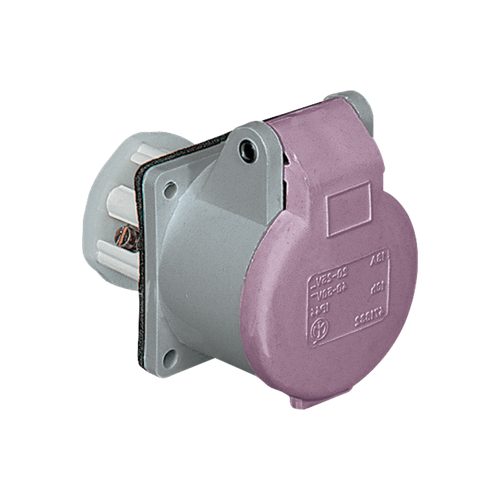

Pano Prizi, Düz, Ağır Çalışma Koşulları için, 50-60 Hz, IP44

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 110V 2P+ 4 431611 1
110V 3P+ 4 441611 1
110V 3P+N+ 4 451611 1
230V 2P+ 6 431622 10
230V 3P+ 9 441622 1
230V 3P+N+ 9 451622 1
400V 2P+ 9 431638 1
400V 3P+ 6 441638 1
400V 3P+N+ 6 451638 1
500V 3P+ 7 441650 1
32 110V 2P+ 4 433211 1
110V 3P+ 4 443211 1
110V 3P+N+ 4 453211 1
230V 2P+ 6 433222 1
230V 3P+ 9 443222 1
230V 3P+N+ 9 453222 1
400V 2P+ 9 433238 1
400V 3P+ 6 443238 1
400V 3P+N+ 6 453238 1
500V 3P+ 7 443250 1

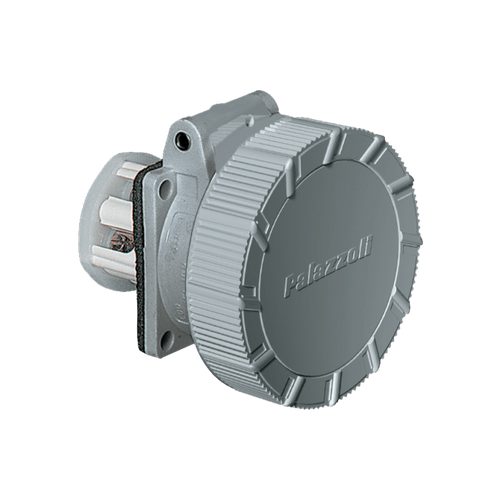

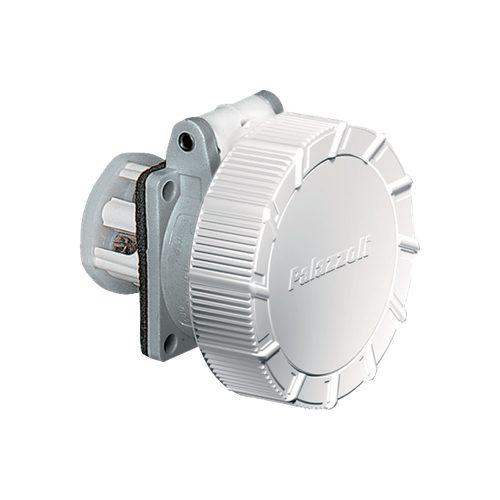

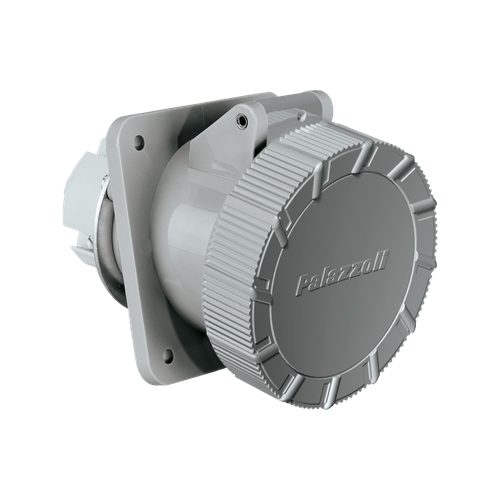

Pano Prizi, Düz, Ağır Çalışma Koşulları için, IP67

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
63 50-60Hz 110V 2P+ 4 436311 1
50-60Hz 110V 3P+ 4 446311 1
50-60Hz 110V 3P+N+ 4 456311 1
50-60Hz 230V 2P+ 6 436322 1
50-60Hz 230V 3P+ 9 446322 1
50-60Hz 230V 3P+N+ 9 456322 1
50-60Hz 400V 2P+ 9 436338 1
50-60Hz 400V 3P+ 6 446338 1
50-60Hz 400V 3P+N+ 6 456338 1
50-60Hz 500V 3P+ 7 446350 1
50-60Hz 500V 3P+N+ 7 456350 1
50-60Hz 690V 3P+ 5 476518 1
50-60Hz 690V 3P+N+ 5 476528 1
50-60Hz >50V Q  2P+ 12 436312 1
50-60Hz >50V Q  3P+ 12 446312 1
60Hz 440÷460V 3P+ 11 446344 1
60Hz 440÷460V 3P+N+ 11 456344 1
125 50-60Hz 110V 3P+ 4 449311 1
50-60Hz 110V 3P+N+ 4 459311 1
50-60Hz 230V 3P+ 9 449322 1
50-60Hz 230V 3P+N+ 9 459322 1
50-60Hz 400V 3P+ 6 449538 1
50-60Hz 400V 3P+N+ 6 459538 1
50-60Hz 500V 3P+ 7 449550 1
50-60Hz 500V 3P+N+ 7 459550 1
50-60Hz 690V 3P+ 5 476521 1
50-60Hz 690V 3P+N+ 5 476531 1
50-60Hz >50V Q  3P+ 12 449312 1
60Hz 440÷460V 3P+ 11 449344 1
60Hz 440÷460V 3P+N+ 11 459344 1

Q, izolasyon transformatörü için

Pano prizi, 15 Derece Açılı, Ağır Çalışma Koşulları için, IP67

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 110V 2P+ 4 471263 1
50-60Hz 110V 3P+ 4 471273 1
50-60Hz 110V 3P+N+ 4 471223 1
50-60Hz 230V 2P+ 6 471363 10
50-60Hz 230V 3P+ 9 471373 1
50-60Hz 230V 3P+N+ 9 471333 1
50-60Hz 400V 2P+ 9 471463 1
50-60Hz 400V 3P+ 6 471473 1
50-60Hz 400V 3P+N+ 6 471483 1
50-60Hz 500V 2P+ 7 471553 1
50-60Hz 500V 3P+ 7 471573 1
50-60Hz 500V 3P+N+ 7 471563 1
50-60Hz 690V 3P+ 5 471515 1
50-60Hz 690V 3P+N+ 5 471525 1
50-60Hz >50V Q  2P+ 12 471853 1
50-60Hz >50V Q  3P+ 12 471863 1
100-300Hz >50V 2P+ 10 471763 1
100-300Hz >50V 3P+ 10 471773 1
100-300Hz >50V 3P+N+ 10 471713 1
>300-500Hz >50V 2P+ 2 471783 1
>300-500Hz >50V 3P+ 2 471793 1
>300-500Hz >50V 3P+N+ 2 471723 1
60Hz 440÷460V 3P+ 11 471583 1
60Hz 440÷460V 3P+N+ 11 471593 1
DC >50÷250V 2P+ 3 471673 1
DC >250V 2P+ 8 471803 1
32 50-60Hz 110V 2P+ 4 471267 1
50-60Hz 110V 3P+ 4 471277 1
50-60Hz 110V 3P+N+ 4 471287 1
50-60Hz 230V 2P+ 6 471367 1
50-60Hz 230V 3P+ 9 471377 1
50-60Hz 230V 3P+N+ 9 471387 1
50-60Hz 400V 2P+ 9 471467 1
50-60Hz 400V 3P+ 6 471477 1
50-60Hz 400V 3P+N+ 6 471487 1
50-60Hz 500V 2P+ 7 471556 1
50-60Hz 500V 3P+ 7 471577 1
50-60Hz 500V 3P+N+ 7 471567 1
50-60Hz 690V 3P+ 5 471518 1
50-60Hz 690V 3P+N+ 5 471528 1
50-60Hz >50V Q  2P+ 12 471857 1
50-60Hz >50V Q  3P+ 12 471867 1
100-300Hz >50V 2P+ 10 471767 1
100-300Hz >50V 3P+ 10 471717 1
100-300Hz >50V 3P+N+ 10 471777 1
>300-500Hz >50V 2P+ 2 471787 1
>300-500Hz >50V 3P+ 2 471737 1
>300-500Hz >50V 3P+N+ 2 471797 1
50/60Hz 380/440V 3P+ 3 471437 1
50/60Hz 380/440V 3P+N+ 3 471447 1
60Hz 440÷460V 3P+ 11 471587 1
60Hz 440÷460V 3P+N+ 11 471597 1
DC >250V 2P+ 8 471806 1

Q, izolasyon transformatörü için

Pano prizi, 15 Derece Açılı, Ağır Çalışma Koşulları için, IP

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
63 50-60Hz 110V 2P+ 4 536311 1
50-60Hz 110V 3P+ 4 546311 1
50-60Hz 110V 3P+N+ 4 556311 1
50-60Hz 230V 2P+ 6 536322 1
50-60Hz 230V 3P+ 9 546322 1
50-60Hz 230V 3P+N+ 9 556322 1
50-60Hz 400V 2P+ 9 536338 1
50-60Hz 400V 3P+ 6 546338 1
50-60Hz 400V 3P+N+ 6 556338 1
50-60Hz 500V 3P+ 7 546350 1
50-60Hz 500V 3P+N+ 7 556350 1
50-60Hz 690V 3P+ 5 471519 1
50-60Hz 690V 3P+N+ 5 471529 1
50-60Hz >50V Q  2P+ 12 536312 1
50-60Hz >50V Q  3P+ 12 546312 1
60Hz 440÷460V 3P+ 11 546344 1
60Hz 440÷460V 3P+N+ 11 556344 1
125 50-60Hz 110V 3P+ 4 549311 1
50-60Hz 110V 3P+N+ 4 559311 1
50-60Hz 230V 3P+ 9 549322 1
50-60Hz 230V 3P+N+ 9 559322 1
50-60Hz 400V 3P+ 6 549538 1
50-60Hz 400V 3P+N+ 6 559538 1
50-60Hz 500V 3P+ 7 549550 1
50-60Hz 500V 3P+N+ 7 559550 1
50-60Hz 690V 3P+ 5 471520 1
50-60Hz 690V 3P+N+ 5 471531 1
50-60Hz >50V Q 3P+ 12 549312 1
60Hz 440÷460V 3P+ 11 549344 1
60Hz 440÷460V 3P+N+ 11 559344 1

Q, izolasyon transformatörü için

Destekler, Düz Priz ve Fişlerin 90 Derece Açılı Montajı için, IP65

Destek Taban Ölçüsü (mm) Uygulanabilir Priz ve Girişler Hammaddesi Palazzoli Kodu Paket Miktarı
125x185 63A Thermoset (GRP) 471479 2

Pakete Dahil Donanım: Paslanmaz çelik vidalar

Destekler, Düz Priz ve Fişlerin 90 Derece Açılı Montajı için, IP67

Destek Taban Ölçüsü (mm) Uygulanabilir Priz ve Girişler Hammaddesi Palazzoli Kodu Paket Miktarı
125x185 63A/125A Thermoplastic 501580 1

 Pakete Dahil Donanım: Paslanmaz çelik vidalar ve 63A giriş ve çıkışlar için adaptif flanş



Arka Kutular, Düz Priz ve Giriş Desteklerinin Panoya Montajı için, IP67

Ölçüler (mm) Uygulanabilir Priz ve Girişler Hammaddesi Palazzoli Kodu Paket Miktarı
141x141x153 63A/125A Thermoplastic 575500 1

Pakete Dahil Donanım: 63A giriş ve çıkışlar için adaptif flanş

Teknik Aksesuarlar :







Arka Kutular, Düz Priz ve Giriş Desteklerinin Duvara Montajı için, IP67

Kutu Ölçüleri (mm) Hammaddesi Palazzoli Kodu Paket Miktarı
125x185 Thermoset (GRP) 471469 1

Pakete Dahil Donanım: M40 rakorlu kablo



Standartlara Uygunluk IEC/EN 60309-1 / IEC/EN 60309-2
Gövde Malzemesi Kalınlaştırılmış yapılı teknopolimer
Koruma Sınıfı (IEC/EN 60529'a göre) IP44 – IP67
Kavrama Rengi RAL7042
Aşırı Sıcaklık ve Ateşe Karşı Dayanıklılık
(IEC/EN 60695-2-10'a göre "Kızgın Tel")
850°C (tutma)
850°C (16A/32A bağlantı tutucu sokma)
960°C (63A/125A bağlantı tutucu sokma)
Kendi Kendine Sönme Sınıfı (UL94'e göre) V2 (tutma)
V2 (16A/32A bağlantı tutucu sokma)
V0 (63A/125A bağlantı tutucu sokma)
Darbe Dayanım Sınıfı
(IEC/EN 62262'ye göre IK değeri)
IK08
Anma Akımı 16A – 32A – 63A – 125A
Anma Gerilimi 24V - 50V
Anma Frekansı 0-200Hz
Anma İzolasyon Gerilimi 690V
Saklama / Depolama Sıcaklığı -30°C - +70°C
İşletme Sıcaklığı -25°C - +50°C



Kablo özellikleri

Anma Akımı (A) Kutup Bilgisi Kablo Giriş Çapı (mm.) Kablo Giriş Kesiti (mm2)

 16

2P





10,5 - 21,5





 1 - 2,5

3P

 32

2P

3P

 63

2P



16 - 31,5



2 - 4

3P
125

3P

24,5 - 45 10 - 14



Fişler, Kablo Rakorlu, Çok Düşük Gerilim, IP44

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 24V 2P - 477002 10
50-60Hz 24V 3P - 477062 1
50-60Hz 42V 2P 12 477102 1
50-60Hz 42V 3P 12 477112 1
100-200Hz 24-42V 2P 4 477012 1
100-200Hz 24-42V 3P 4 477122 1
DC 24-42V 2P 10 477602 1
32 50-60Hz 24V 2P - 477005 1
50-60Hz 24V 3P - 477065 1
50-60Hz 42V 2P 12 477105 1
50-60Hz 42V 3P 12 477115 1
100-200Hz 24-42V 2P 4 477015 1
100-200Hz 24-42V 3P 4 477175 1
DC 24-42V 2P 10 477605 1



Fişler, Kablo Rakorlu, Çok Düşük Gerilim, IP67

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 24V 2P - 477003 1
50-60Hz 24V 3P - 477063 1
50-60Hz 42V 2P 12 477103 1
50-60Hz 42V 3P 12 477113 1
100-200Hz 24-42V 2P 4 477013 1
100-200Hz 24-42V 3P 4 477123 1
DC 24-42V 2P 10 477603 1
32 50-60Hz 24V 2P - 477006 1
50-60Hz 24V 3P - 477066 1
50-60Hz 42V 2P 12 477106 1
50-60Hz 42V 3P 12 477116 1
100-200Hz 24-42V 2P 4 477016 1
100-200Hz 24-42V 3P 4 477176 1
DC 24-42V 2P 10 477606 1



Fişler, Kablo Rakorlu, Yüksek Akım için, Çok Düşük Gerilim için, 50+60Hz IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
63 48V 2P 1 477951 1
  48V 3P 1 477952 1
125 48V 3P 1 477955 1



Fişler, Kablo Rakorlu, İkili Kablo için, Çok Düşük Gerilim için, 50+60Hz, IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
32 48V ˆ 2P 12 477107 1
63 48V 2P 1 477901 1



Duvar Montaj Girişler, 90 Derece Açılı, Çok Düşük Gerilim için, IP44

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 24V 2P - 476002 1
50-60Hz 24V 3P - 476012 1
50-60Hz 42V 2P 12 476102 1
50-60Hz 42V 3P 12 476112 1
100-200Hz 24-42V 2P 4 476042 1
100-200Hz 24-42V 3P 4 476142 1
DC 24-42V 2P 10 476602 1
32 50-60Hz 24V 2P - 476005 1
50-60Hz 24V 3P - 476015 1
50-60Hz 42V 2P 12 476105 1
50-60Hz 42V 3P 12 476115 1
100-200Hz 24-42V 2P 4 476045 1
100-200Hz 24-42V 3P 4 476145 1
DC 24-42V 2P 10 476605 1



Uzatma Prizi, Kablo Rakorlu, Çok Düşük Gerilim için, IP44

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 24V 2P - 473002 1
50-60Hz 24V 3P - 473062 1
50-60Hz 42V 2P 12 473102 1
50-60Hz 42V 3P 12 473112 1
100-200Hz 24-42V 2P 4 473012 1
100-200Hz 24-42V 3P 4 473122 1
DC 24-42V 2P 10 473602 1
32 50-60Hz 24V 2P - 473005 1
50-60Hz 24V 3P - 473065 1
50-60Hz 42V 2P 12 473105 1
50-60Hz 42V 3P 12 473115 1
100-200Hz 24-42V 2P 4 473015 1
100-200Hz 24-42V 3P 4 473125 1
DC 24-42V 2P 10 473605 1



Uzatma Prizi, Kablo Rakorlu,Çok Düşük Gerilim için, IP67

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 24V 2P - 473003 1
50-60Hz 24V 3P - 473063 1
50-60Hz 42V 2P 12 473103 1
50-60Hz 42V 3P 12 473113 1
100-200Hz 24-42V 2P 4 473013 1
100-200Hz 24-42V 3P 4 473123 1
DC 24-42V 2P 10 473603 1
32 50-60Hz 24V 2P - 473006 1
50-60Hz 24V 3P - 473066 1
50-60Hz 42V 2P 12 473106 1
50-60Hz 42V 3P 12 473116 1
100-200Hz 24-42V 2P 4 473016 1
100-200Hz 24-42V 3P 4 473126 1
DC 24-42V 2P 10 473606 1



Uzatma Prizi, Kablo Rakorlu, Yüksek Akım için, Çok Düşük Gerilim için, 50-60 Hz,IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
63 48V 2P 1 473951 1
  48V 3P 1 473952 1
125 48V 3P 1 473955 1



Uzatma Prizi, Kablo Rakorlu, İkili Kablo için, Çok Düşük Gerilim için, 50-60 Hz, IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
32 48V 2P 12 473107 1
63 48V 2P 1 473901 1



Duvar Montaj Girişler, 90 Derece Açılı, Çok Düşük Gerilim için, IP44

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 24V 2P - 471002 1
50-60Hz 24V 3P - 471012 1
50-60Hz 42V 2P 12 471102 1
50-60Hz 42V 3P 12 471112 1
100-200Hz 24-42V 2P 4 471011 1
100-200Hz 24-42V 3P 4 471151 1
DC 24-42V 2P 10 471602 1
32 50-60Hz 24V 2P - 471005 1
50-60Hz 24V 3P - 471015 1
50-60Hz 42V 2P 12 471105 1
50-60Hz 42V 3P 12 471115 1
100-200Hz 24-42V 2P 4 471018 1
100-200Hz 24-42V 3P 4 471019 1
DC 24-42V 2P 10 471605 1

Pakete Dahil Donanım: Kablo rakoru Pg21

Pano Montaj Prizler, Düz, Çok Düşük Gerilim için, IP44

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 24V 2P - 471032 1
50-60Hz 24V 3P - 471042 1
50-60Hz 42V 2P 12 471132 1
50-60Hz 42V 3P 12 471142 1
100-200Hz 24-42V 2P 4 471051 1
100-200Hz 24-42V 3P 4 471022 1
DC 24-42V 2P 10 471632 1
32 50-60Hz 24V 2P - 471035 1
50-60Hz 24V 3P - 471045 1
50-60Hz 42V 2P 12 471135 1
50-60Hz 42V 3P 12 471145 1
100-200Hz 24-42V 2P 4 471108 1
100-200Hz 24-42V 3P 4 471118 1
DC 24-42V 2P 10 471635 1



Pano Montaj Prizler, Düz, Çok Düşük Gerilim için, IP67

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 24V 2P - 471003 1
50-60Hz 24V 3P - 471063 1
50-60Hz 42V 2P 12 471103 1
50-60Hz 42V 3P 12 471113 1
100-200Hz 24-42V 2P 4 471013 1
100-200Hz 24-42V 3P 4 471123 1
DC 24-42V 2P 10 471603 1
32 50-60Hz 24V 2P - 471007 1
50-60Hz 24V 3P - 471067 1
50-60Hz 42V 2P 12 471107 1
50-60Hz 42V 3P 12 471117 1
100-200Hz 24-42V 2P 4 471017 1
100-200Hz 24-42V 3P 4 471177 1
DC 24-42V 2P 10 471607 1



Pano Montaj Prizler, Düz, Yüksek Akım Için, Çok Düşük Gerilim için, 50-60 Hz IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h.ref. Palazzoli Kodu Paket Miktarı
63 48V 2P 1 473971 1
  48V 3P 1 473972 1
125 48V 3P 1 473975 1



Pano Montaj Prizler, 20 Derece Açılı, Çok Düşük Gerilim için, IP44

Anma Akımı (A) Frekans Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
16 50-60Hz 24V 2P - 471062 1
50-60Hz 24V 3P - 471072 1
50-60Hz 42V 2P 12 471162 1
50-60Hz 42V 3P 12 471172 1
100-200Hz 24-42V 2P 4 471111 1
100-200Hz 24-42V 3P 4 471122 1
DC 24-42V 2P 10 471662 1
32 50-60Hz 24V 2P - 471065 1
50-60Hz 24V 3P - 471075 1
50-60Hz 42V 2P 12 471165 1
50-60Hz 42V 3P 12 471175 1
100-200Hz 24-42V 2P 4 471058 1
100-200Hz 24-42V 3P 4 471059 1
DC 24-42V 2P 10 471665 1



Pano Montaj Prizler, 15 Derece Açılı, Yüksek Akımlar için, Çok Düşük Gerilim için, 50-60 Hz, IP67

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı
63 48V 2P 1 473961 1
  48V 3P 1 473962 1
125 48V 3P 1 473965 1





















QıZOfcliyOri rMttıiferrmiKiru jfrri

TOP
