English (UK)TAIS Cube
TAIS Cube serisi dağıtım ve otomasyon panoları, termoset türevi ürünler (GRP) için IP66 Koruma Sınıfı ve UV ışınlarına dayanıklı ağır işlerde kullanılır. Opak veya Şeffaf kapaklı versiyonlarda 7 farklı boy mevcuttur.
Tipik otomasyon panolarının yapımında, çelik montaj plakası veya GRP montaj plakası ile GRP iç kapak levhası, açma kolları sayesinde her iki yönlü yerleştirilebilir ve her konumda sabitlenebilir.
Tipik dağıtım panolarının yapımında, yüksekliği ayarlanabilir EN 50022 rayları üzerine, modüler cihazlar takılır, montaj ve kablolamanın ardından pano içine alınır, akabinde pencereli veya penceresiz örtü plakaları da takılarak iş sonlandırılır.
Kapı, nikel kaplı pirinç ve paslanmaz çelik pim ve menteşelerle, kenarlardan uzak şekilde pano gövdesine sabitlenmiştir, bu sayede 180° 'den daha geniş bir açılım sağlanır.
| Standartlara Uygunluk | IEC/EN 62208 |
| Gövde Malzemesi | Thermosetting (GRP) |
| Koruma Sınıfı | |
| (IEC/EN 60529'a göre IP) | IP66 |
| Renk | RAL7035 |
| Aşırı Sıcaklık ve Ateşe Karşı Dayanıklılık | |
| (IEC/EN 60695-2-10'a göre "Kızgın Tel") | 960°C |
| Kendi Kendine Sönme Sınıfı (UL94'e göre) | V0 |
| Darbe Dayanım Sınıfı | |
| (IEC / EN 62262'ye göre IK değeri) | IK10 |
| Anma Frekansı | 0 - 1000 Hz |
| Anma Gerilimi AC | AC 1000 Vac |
| Anma Gerilimi DC | DC 1500 Vcc |
| Nominal Darbe Gerilimi | 8kV |
| Maksimum Kısa Devre Akımı | Icc 35kA |
| İzolasyon Sınıfı | II e |
| İşletme Sıcaklığı | -30°C - +100°C |
 |
 |
|
| Termik santraller, çimento fabrikaları, mineral yağ ekstraksiyon tesisleri, nükleer santraller ve laboratuarlar, ticari ve sergi faaliyetleri, havalimanları, demiryolu ve yeraltı tesisleri için uygundur. | ULUSLARARASI “İYİ TASARIM” ÖDÜLÜ Palazzoli termoset malzemesi sayesinde her türlü zor ortam şartlarına karşı dayanıklı |
|
 TAIS Cube Serisi çok yüksek bir koruma derecesine sahiptir, IP66. Ürünün su jetlerine karşı dayanıklılığı, laboratuvar testleri ile belgelenmiştir. |
 Çelik çerçeve, modüler cihazların ve kablo kanalların kolay montajını ve tüm ürünlerin pano dışında rahatça elektromontajını yapmaya olanak sağlar. |
|
 Panonun özel tasarımı, bu ürün serisinin iç ölçülerinin geniş olmasını ve rahat çalışılmasını sağlar. Sonuç olarak arka plaka ve kapı, opak veya şeffaf, benzer pano boyutlara kıyasla %15 ekstra alan sunar. |
 Kapı menteşeleri, çelikten ve nikel pirinçten imal edilmiş olup, düşmeler veya çarpmalar durumunda nihai kopmaları önlemek için kenarlardan uzağa konumlandırılmıştır. |
|
| |
|
|||||
| Boy | Dikey Modül Sayısı |
EN 50022 Modül Sayısı |
Dış Ölçüler | Kullanılabilir İç Ölçü Alanı |
Opak Kapaklı Dağıtım Panosu | Şeffaf Kapaklı Dağıtım Panosu |
| 1 | - | - | 260x305x160 | 200x250x100 | 550001 | 550031 |
| 2 | 3 | 36 (3x12) | 340x430x180 | 280x375x120 | 550002 | 550032 |
| 3 | 3 | 54 (3x18) | 450x505x220 | 390x450x160 | 550003 | 550033 |
| 4 | 4 | 72 (4x18) | 450x655x220 | 390x600x160 | 550004 | 550034 |
| 5 | 4 | 96 (4x24) | 560x655x260 | 500x600x200 | 550005 | 550035 |
| 6 | 5 | 140 (5x28) | 630x810x300 | 570x750x235 | 550006 | 550036 |
| 7 | 5 | 200 (5x40) | 850x1060x350 | 790x1000x290 | 550007 | 550037 |
| OTOMASYON | DAĞITIM | ||||||
|
 |
 |
 |
 |
 |
 |
 |
| Çelik montaj plakası | GRP arka plakalar | GRP iç kapak | Fonksiyonel karkas |
Pencereli örtü kapağı |
Opak örtü kapağı |
Opak çift katlı örtü kapağı |
EN 50022 rayı |
| 550601 | 550621 | - | - | - | - | - | - |
| 550602 | 550622 | 550502 | 550562 | 550522 | 550542 | 550552 | 550582 |
| 550603 | 550623 | 550503 | 550563 | 550523 | 550543 | 550553 | 550583 |
| 550604 | 550624 | 550504 | 550564 | ||||
| 550605 | 550625 | 550505 | 550564 | 550525 | 550545 | 550555 | 550585 |
| 550606 | 550626 | 550506 | 550566 | 550526 | 550546 | 550556 | 550586 |
| 550607 | - | 550507 | 550567 | 550527 | 550547 | 550557 | 550587 |
| ORTAK AKSESUARLAR | |||||
 |
 |
 |
 |
||
| 4’lü braket seti | Güvenlik kilidi | Taşıma kulpu | Kutup montaj desteği | ||
| Çinko alaşımlı çelik | Paslanmaz çelik | 1-2 Boylar için | 3-4-5 Boylar için | ||
| 550640 | 550641 | 550680 | 579011 | 550642 | 550643 |
Termoset dağıtım panoları (GRP) IP66 opak kapaklı
| Boy | Dış Ölçüler (mm) | Kullanılabilir İç Ölçüler (mm) | Palazzoli Kodu | Paket Miktarı |
| 1 | 260x305x160 | 200x250x100 | 550001 | 1 |
| 2 | 340x430x180 | 280x375x120 | 550002 | 1 |
| 3 | 450x505x220 | 390x450x160 | 550003 | 1 |
| 4 | 450x655x220 | 390x600x160 | 550004 | 1 |
| 5 | 560x655x260 | 500x600x200 | 550005 | 1 |
| 6 | 630x810x300 | 570x750x235 | 550006 | 1 |
| 7 | 850x1060x350 | 790x1000x290 | 550007 | 1 |
Ekipmana Dahil Donanım: Üçgen yuvalı anahtar, çift yalıtım için vidalı kapaklar.
Not: Son derece değişken iklim koşullarında tamamlanan kurulum yoğuşma önleyici cihazların kullanımını gerektirebilir.
Termoset dağıtım panoları (GRP) IP66 şeffaf kapaklı
| Boy | Dış Ölçüler (mm) | Kullanılabilir İç Ölçüler (mm) | Palazzoli Kodu | Paket Miktarı |
| 1 | 260x305x160 | - | 550031 | 1 |
| 2 | 340x430x180 | 36 (3x12) | 550032 | 1 |
| 3 | 450x505x220 | 54 (3x18) | 550033 | 1 |
| 4 | 450x655x220 | 72 (4x18) | 550034 | 1 |
| 5 | 560x655x260 | 96 (4x24) | 550035 | 1 |
| 6 | 630x810x300 | 140 (5x28) | 550036 | 1 |
| 7 | 850x1060x350 | 200 (5x40) | 550037 | 1 |
Ekipmana Dahil Donanım: Üçgen yuvalı anahtar, çift yalıtım için vidalı kapaklar.

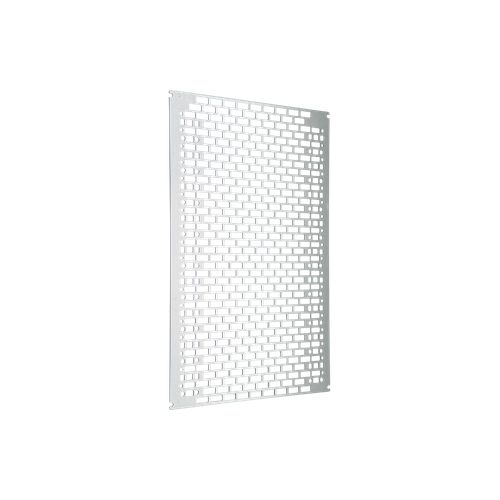

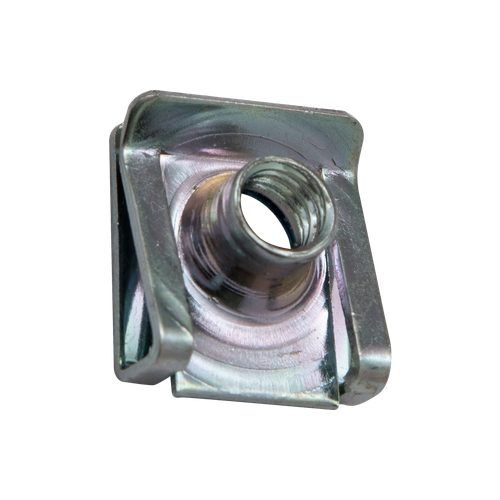

Çelik Montaj Plakaları
| Boy | Boyutlar (mm) | Palazzoli Kodu | Paket Miktarı |
| 1 | 180x240 | 550601 | 5 |
| 2 | 260x370 | 550602 | 5 |
| 3 | 370x445 | 550603 | 5 |
| 4 | 370x595 | 550604 | 5 |
| 5 | 475x595 | 550605 | 1 |
| 6 | 550x745 | 550606 | 1 |
| 7 | 765x995 | 550607 | 1 |
Ekipmana Dahil Donanım: Montaj vidaları
GRP montaj plakaları
| Boy | Boyutlar (mm) | Palazzoli Kodu | Paket Miktarı |
| 1 | 180x240 | 550621 | 5 |
| 2 | 260x370 | 550622 | 5 |
| 3 | 370x445 | 550623 | 5 |
| 4 | 370x595 | 550624 | 5 |
| 5 | 475x595 | 550625 | 1 |
| 6 | 550x745 | 550626 | 1 |
Ekipmana Dahil Donanım: Montaj vidaları
GRP İç Kapaklar
| Boy | Boyutlar (mm) | Palazzoli Kodu | Paket Miktarı |
| 2 | 280x375 | 550502 | 4 |
| 3 | 388x450 | 550503 | 4 |
| 4 | 388x600 | 550504 | 4 |
| 5 | 496x600 | 550505 | 1 |
| 6 | 568x750 | 550506 | 1 |
| 7 | 784x1000 | 550507 | 1 |
Özellikler: İç kapı tersine çevrilebilir ve kollar aracılığıyla kolaylıkla açılabilir. Arka plaka olarak kullanılabilir.
Çelik fonksiyonel karkas, ön panellerin ve EN 50022 raylarının montajı için
| Boy | Takılabilen Modül Sayısı | Palazzoli Kodu | Paket Miktarı |
| 2 | 3 | 550562 | 6 |
| 3 | 3 | 550563 | 6 |
| 4 | 4 | 550564 | 4 |
| 5 | 4 | 550564 | 2 |
| 6 | 5 | 550566 | 2 |
| 7 | 5 | 550567 | 1 |
Ekipmana Dahil Donanım: Montaj vidaları
Özellikler: Elektromontajın pano dışında yapılmasını ve EN 50022 rayın farklı yüksekliklerde kurulmasına izin verir.

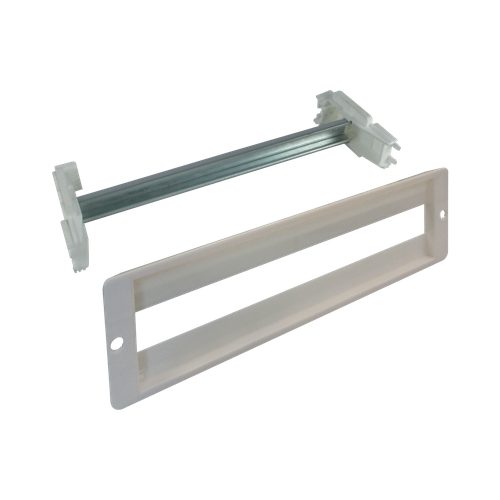

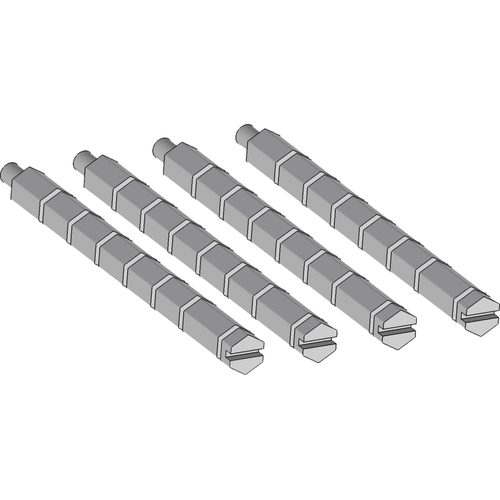

EN 50022 Raylı Pencereli Örtü Kapakları
| Boy | Yükseklik (mm) | EN 50022 Modül Sayısı | Palazzoli Kodu | Paket Miktarı |
| 2 | 125 | 12 | 550522 | 6 |
| 3-4 | 150 | 18 | 550523 | 6 |
| 5 | 150 | 24 | 550525 | 4 |
| 6 | 150 | 28 | 550526 | 4 |
| 7 | 200 | 40 | 550527 | 1 |
Ekipmana Dahil Donanım: Modüler kapaklar. Özellikler: Fonksiyonel karkasa doğrudan montaj.
Tek katlı opak örtü kapağı
| Boy | Yükseklik (mm) | Palazzoli Kodu | Paket Miktarı |
| 2 | 125 | 550542 | 6 |
| 3-4 | 150 | 550543 | 6 |
| 5 | 150 | 550545 | 4 |
| 6 | 150 | 550546 | 4 |
| 7 | 200 | 550547 | 1 |
Özellikler: Fonksiyonel karkasa doğrudan montaj.
Opak, çift katlı örtü kapakları
| Boy | Yükseklik (mm) | Palazzoli Kodu | Paket Miktarı |
| 2 | 250 | 550552 | 4 |
| 3-4 | 300 | 550553 | 4 |
| 5 | 300 | 550555 | 1 |
| 6 | 300 | 550556 | 1 |
| 7 | 400 | 550557 | 1 |
Özellikler: Fonksiyonel karkasa doğrudan montaj.
EN 50022 raylar
| Boy | Yükseklik (mm) | Palazzoli Kodu | Paket Miktarı |
| 2 | 12 | 550582 | 6 |
| 3-4 | 18 | 550583 | 6 |
| 5 | 24 | 550585 | 2 |
| 6 | 28 | 550586 | 2 |
| 7 | 40 | 550587 | 1 |
Özellikler: Fonksiyonel karkasa doğrudan montaj.

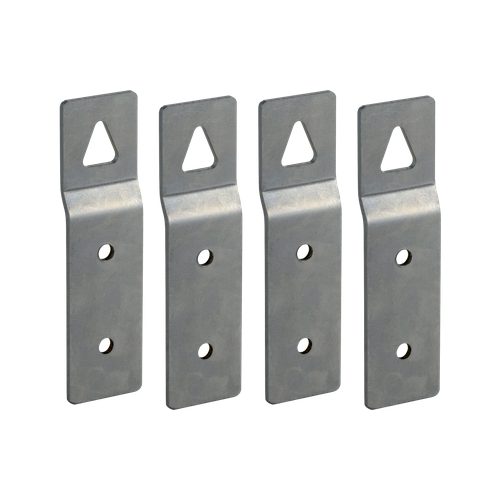

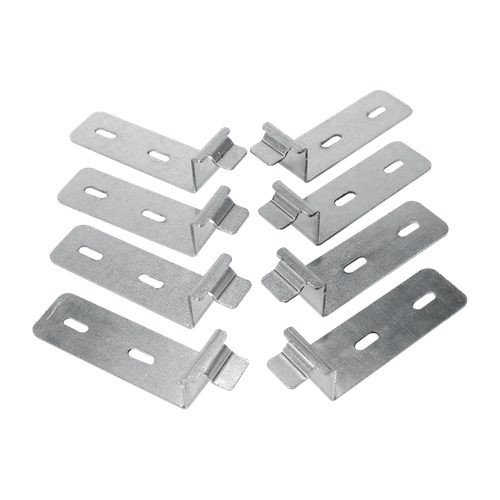

Duvara Montaj için Braket Seti
| Braket Sayısı | Gövde Malzemesi | Palazzoli Kodu | Paket Miktarı |
| 4 | Çinko Alaşımlı Çelik | 550640 | 20 |
| 4 | Paslanmaz Çelik | 550641 | 5 |
Özellikler: Çift yalıtımı koruyarak yatay, dikey veya gizli olarak monte edilebilirler.
Anahtarlı Kol
| Braket Sayısı | Gövde Malzemesi | Palazzoli Kodu | Paket Miktarı |
| 2 | Çelik | 550680 | 10 |
Özellikleri: Yale kod anahtarıyla kapatma.
Direk Montajı için Aksesuar Çifti
| Braket Sayısı | Gövde Malzemesi | Palazzoli Kodu | Paket Miktarı |
| 1-2 | Çelik | 550642 | 1 |
| 3-4-5 | Çelik | 550643 | 1 |
Taşıma Kulpu
| Kodlu Panolar Için | Palazzoli Kodu | Paket Miktarı |
| Tüm TAIS CUBE panoları | 579011 | 1 |
