domoTER Serisi

domoTER serisi ürünler, kontrol elamanları, anahtarlar, prizler ve zayıf akım prizleri ile geniş ürün yelpazesi sunar. 1 modülden 3 modüle kadar, kombinasyon yapmanıza olanak sağlar. Aksesuarlar yardımı ile, EN 50022 ray montajına uygundur ve topter serisi dağıtım panoları ile bütünlük sağlar.

Standartlara Uygunluk IEC/EN 60669-1 / CEI 23-50
Gövde Malzemesi Teknopolimer
Koruma Sınıfı (IEC/EN 60529'a göre) IP40-IP55 (kutular)
IP55-IP66 takılabilir(kapaklar)
Kavrama Rengi RAL7035
Aşırı Sıcaklık ve Ateşe Karşı Dayanıklılık  (IEC/EN 60695-2-10'a göre "Kızgın Tel") 850 °C (cihaz) / 650 °C (muhafaza)
Kendi Kendine Sönme Sınıfı V2(cihaz) / HR (muhafazaları)
Darbe Dayanım Sınıfı (IEC/EN 62262'ye göre IK değeri) IK08
İzolasyon Sınıfı II e
Saklama / Depolama Sıcaklığı -30°C - +70°C
İşletme Sıcaklığı -15°C - +50°C













domoTER serisi için kutular, IP40

Boyutlar(mm) Kurulabilir Modül Sayısı Palazzoli Kodu Paket Miktarı
76x82x58  1 630001 36
98x82x58 2 630002 36
120x82x58 3 630003 24

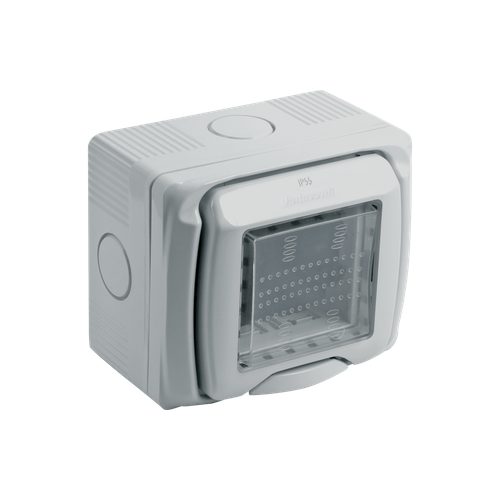

domoTER serisi için kutular, IP55

Boyutlar(mm) Kurulabilir Modül Sayısı Palazzoli Kodu Paket Miktarı
76x82x58  1 630011 30
98x82x58 2 630012 30
120x82x58 3 630013 24

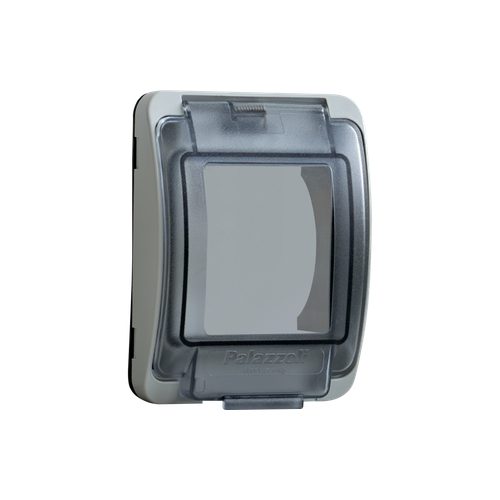

Evrensel Kapak, domoTER prizleri için, IP55

Boyutlar(mm) Kurulabilir Modül Sayısı Palazzoli Kodu Paket Miktarı
65X83 2 579847 10



Su Geçirmez Kapak, Sıva altı domoTER priz kullanımı, IP66

Boyutlar(mm) Kurulabilir Modül Sayısı Palazzoli Kodu Paket Miktarı
65 x 83 2 579860 10



1 Modül Desteği, EN 50022 ray üzeri montaj domoTER Serisi için

Genişlik(mm) Takılabilen Modül Sayısı Renk Palazzoli Kodu Paket Miktarı
27 1 RAL 7035 gri 630021 20



2 Modül Desteği, EN 50022 ray üzeri montaj domoTER Serisi için

Genişlik(mm) Takılabilen Modül Sayısı Renk Palazzoli Kodu Paket Miktarı
52 2 RAL 7035 gri 630022 8



Priz, İtalyan standartı, P11/P17 tipi

Anma Akımı (A) Anma Gerilimi Kutup Sayısı Tip Modül Sayısı Palazzoli Kodu Paket Miktarı
10/16 250V 2P+⏚ P11/P17 1 630050 20

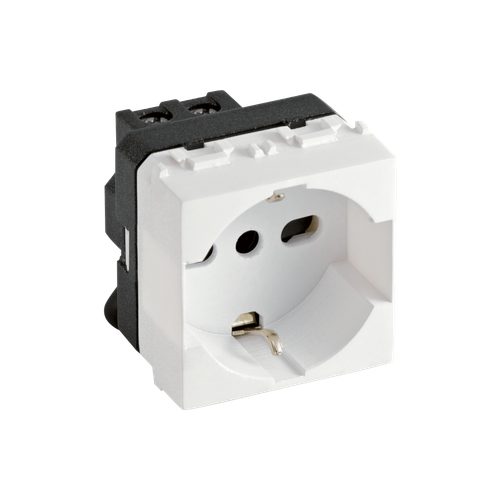

Schuko Priz, İtalyan/Alman standartı, P17/P30 tipi

Anma Akımı (A) Anma Gerilimi Kutup Sayısı Tip Modül Sayısı Palazzoli Kodu Paket Miktarı
10/16 250V 2P+⏚ P17/P30 2 630052 8

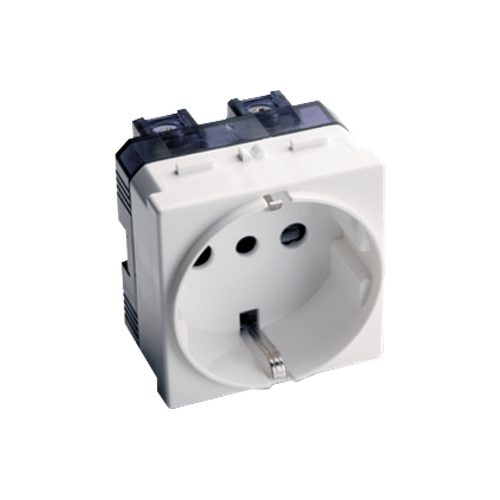

Schuko Priz, italyan/Alman standartı, P30 tipi

Anma Akımı (A) Anma Gerilimi Kutup Sayısı Tip Modül Sayısı Palazzoli Kodu Paket Miktarı
16 250V 2P+⏚ P30 2 630051 8



Priz, İngiliz standartı



Anma Akımı (A) Anma Gerilimi Kutup Sayısı Modül Sayısı Palazzoli Kodu Paket Miktarı
13 250V 2P+⏚ 2 630056 8





Priz, Fransız standartı

Anma Akımı (A) Anma Gerilimi Kutup Sayısı Modül Sayısı Palazzoli Kodu Paket Miktarı
16 250V 2P+⏚ 2 630055 8



Priz, İsrail standartı

Anma Akımı (A) Anma Gerilimi Kutup Sayısı Modül Sayısı Palazzoli Kodu Paket Miktarı
16 250V 2P+⏚ 2 6300557 8

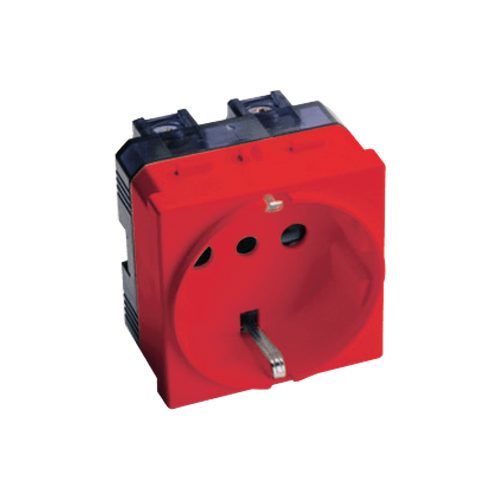

Schuko priz, İtalyan/alman standartında, P30 tipi, kırmızı renk

Anma Akımı (A) Anma Gerilimi Kutup Sayısı Tip Modül Sayısı Palazzoli Kodu Paket Miktarı
16 250V 2P+⏚ P30 2 630053 8

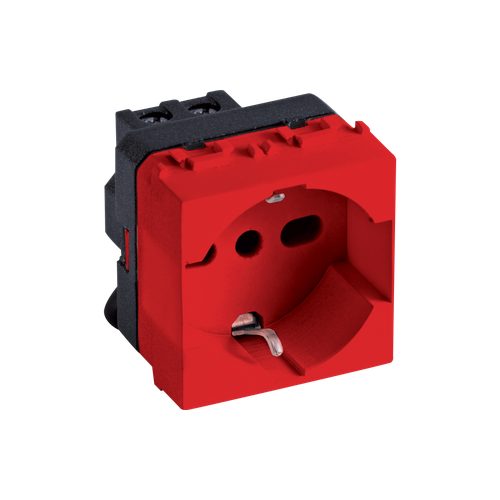

Schuko priz, İtalyan/alman standartında, P17/P30 tipi, kırmızı renk

Anma Akımı (A) Anma Gerilimi Kutup Sayısı Tip Modül Sayısı Palazzoli Kodu Paket Miktarı
10/16 250V 2P+⏚ P17/P30 2 630054 8



Çok fonksiyonlu Anahtar, 1P veya 2P tek yönlü anahtar, 1P iki yönlü anahtar veya NA/NK düğmesi 16A 250V

Fonksiyonu (mm) Modül Sayısı Palazzoli Kodu Paket Miktarı
1P veya 2P tek yönlü anahtar,1P veya 2P NA push buton, 1P iki yönlü anahtar, 1P NK push buton 1 630030 20

Tamamlayıcı Ürün : Sinyal lambası kodu 630091
Özellikler : 630030 kodu, “NA push buton” yapılandırmasında kullanılır.



Anahtar 16A 250V

N. kutupu Modül Sayısı Palazzoli Kodu Paket Miktarı
1 1 630031 20
