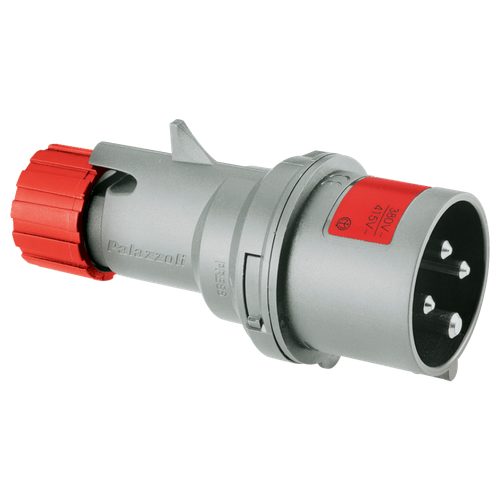

MULTIMAX

Fişler Rakorlu Hızlı Bağlantı için, 50-60Hz IP44

Anma Akımı (A) Anma Gerilimi Renk Kutuplar h. ref. Ürün Kodu Paket Miktarı









16

 110V ■ 2P+⏚ 4 700124 10
110V ■ 3P+⏚ 4 700134 5
110V ■ 3P+N+⏚ 4 700144 5
230V ■ 2P+⏚ 6 700126 10
230V ■ 3P+⏚ 9 700139 5
230V ■ 3P+N+⏚ 9 700149 5
400V ■ 2P+⏚ 9 700129 5
400V ■ 3P+⏚ 6 700136 10
400V ■ 3P+N+⏚ 6 700146 10









32

 110V ■ 2P+⏚ 4 700224 5
110V ■ 3P+⏚ 4 700234 5
110V ■ 3P+N+⏚ 4 700244 5
230V ■ 2P+⏚ 6 700226 5
230V ■ 3P+⏚ 9 700239 5
230V ■ 3P+N+⏚ 9 700249 5
400V ■ 2P+⏚ 9 700229 5
400V ■ 3P+⏚ 6 700236 5
400V ■ 3P+N+⏚ 6 700246 5

Multimax Serisi fişler ve prizler, sık kullanım için özel olarak tasarlanmış, kolay kablolama ve montaj için dizayn edilmiştir. Standart ürünlerden farklı olarak, IP44 koruma sınıfına sahip ürünlerde, yuvarlak kelepçe ve kablo rakoru kullanılarak, daha güvenli kullanım sağlanmış ve contanın çıkmasını imkansız hale getirilmiştir.

Standartlara Uygunluk : IEC/EN 60309-1 /  IEC/EN 60309-2
Gövde Malzemesi : Teknopolimer
Koruma Sınıfı (IEC/EN 60529'a göre) : IP44 – IP67
Renk : RAL7042 (standart) / RAL7021 (siyah)
Kontak Malzemesi : Pirinç (IP44) / Nikelli pirinç (IP67)
Aşırı Sıcaklık ve Ateşe Karşı Dayanıklılık
(IEC/EN 60695-2-10'a göre "Kızgın Tel")		 : 850°C
Kendi Kendine Sönme Sınıfı (UL94'e göre) : V2
Darbe Dayanım Sınıfı
(IEC/EN 62262'ye göre IK değeri)		 : IK08
Anma Akımı : 16A – 32A – 63A
Anma Gerilimi : 50V - 690V
Anma Frekansı : 0-500Hz
Anma İzolasyon Gerilimi : 690V
Saklama / Depolama Sıcaklığı : -30°C - +70°C
İşletme Sıcaklığı : -25°C - +50°C



Kablo özellikleri

Anma Akımı (A) Kutup Bilgisi Kablo Giriş Çapı (mm.) Kablo Giriş Kesiti (mm2)





16

 2P+⏚ 8 - 13
3P+⏚ 8,5 - 14 1 - 6
3P+N+⏚ 10 - 15,5





32

 2P+⏚ 11 - 17,5
3P+⏚ 12 - 19,5 2,5 - 10
3P+N+⏚ 14 - 21,5





63

 2P+⏚ 16 - 26
3P+⏚ 18,5 - 29 4 - 25
3P+N+⏚ 20 - 31,5



Fişler Rakorlu Hızlı Bağlantı için, IP44

Anma Akımı (A) Frekans Anma Gerilimi Anma Gerilimi Kutuplar h. ref. Ürün Kodu Paket Miktarı









16

 50-60Hz 500V ■ 2P+⏚ 7 700127 5
50-60Hz 500V ■ 3P+⏚ 7 700137 5
50-60Hz 500V ■ 3P+N+⏚ 7 700147 5
50-60Hz 600÷690V ■ 3P+⏚ 5 700135 5
50-60Hz 600÷690V ■ 3P+N+⏚ 5 700145 5
50-60Hz >50V *  ■ 2P+⏚ 12 701122 5
50-60Hz >50V *  ■ 3P+⏚ 12 701132 5
100-300Hz >50V ■ 2P+⏚ 10 700120 5
100-300Hz >50V ■ 3P+⏚ 10 700130 5
100-300Hz >50V ■ 3P+N+⏚ 10 700140 5
>300-500Hz >50V ■ 2P+⏚ 2 700122 5
>300-500Hz >50V ■ 3P+⏚ 2 700132 5
>300-500Hz >50V ■ 3P+N+⏚ 2 700142 5
60Hz 440÷460V ■ 3P+⏚ 11 700131 5
60Hz 440-460V ■ 3P+N+⏚ 11 700141 5
DC >50÷250V ■ 2P+⏚ 3 700123 5
DC >250V ■ 2P+⏚ 8 700128 5











32

 50-60Hz 500V ■ 2P+⏚ 7 700227 5
50-60Hz 500V ■ 3P+⏚ 7 700237 5
50-60Hz 500V ■ 3P+N+⏚ 7 700247 5
50-60Hz 600÷690V ■ 3P+⏚ 5 700235 5
50-60Hz 600÷690V ■ 3P+N+⏚ 5 700245 5
50-60Hz >50V * ■ 2P+⏚ 12 701222 5
50-60Hz >50V * ■ 3P+⏚ 12 701232 5
100-300Hz >50V ■ 2P+⏚ 10 700220 5
100-300Hz >50V ■ 3P+⏚ 10 700230 5
100-300Hz >50V ■ 3P+N+⏚ 10 700240 5
>300-500Hz >50V ■ 2P+⏚ 2 700222 5
>300-500Hz >50V ■ 3P+⏚ 2 700232 5
>300-500Hz >50V ■ 3P+N+⏚ 2 700242 5
60Hz 440÷460V ■ 3P+⏚ 11 700231 5
60Hz 440-460V ■ 3P+N+⏚ 11 700241 5
DC >50÷250V ■ 2P+⏚ 3 700223 5
50/60Hz 380/440V ■ 3P+⏚ 3 700233 5
50/60Hz 380-440V ■ 3P+N+⏚ 3 700243 5
DC >250V ■ 2P+⏚ 8 700228 5



Fişler Rakorlu Hızlı Bağlantı için, 50-60Hz IP67

Anma Akımı (A) Anma Gerilimi Renk Kutuplar h. ref. Ürün Kodu Paket Miktarı
16    110V ■ 2P+⏚ 4 710124 10
230V ■ 2P+⏚ 6 710126 10
400V ■ 3P+⏚ 6 710136 10
400V ■ 3P+N+⏚ 6 710146 10
32    110V ■ 2P+⏚ 4 710224 6
230V ■ 2P+⏚ 6 710226 6
400V ■ 3P+⏚ 6 710236 6
400V ■ 3P+N+⏚ 6 710246 6

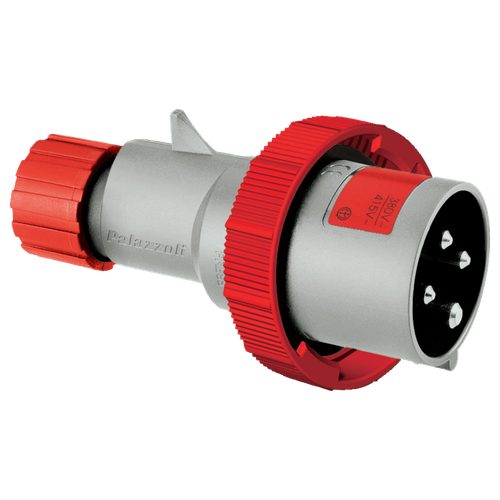

Fişler Rakorlu Hızlı Bağlantı için, 50-60Hz IP67

Anma Akımı (A) Anma Gerilimi Renk Kutuplar h. ref. Ürün Kodu Paket Miktarı
63   230V ■ 2P+⏚ 6 710326 2
400V ■ 3P+⏚ 6 710336 2
400V ■ 3P+N+⏚ 6 710346 2

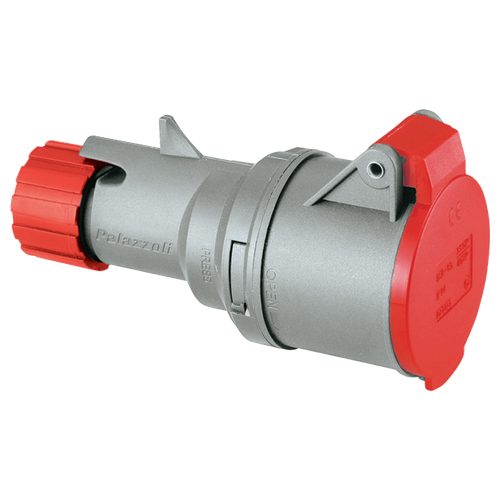

Prizler Rakorlu Hızlı Bağlantı için, 50-60Hz IP44

Anma Akımı (A) Anma Gerilimi Renk Kutuplar h. ref. Ürün Kodu Paket Miktarı
16         110V ■ 2P+⏚ 4 720124 5
110V ■ 3P+⏚ 4 720134 5
110V ■ 3P+N+⏚ 4 720144 5
230V ■ 2P+⏚ 6 720126 10
230V ■ 3P+⏚ 9 720139 5
230V ■ 3P+N+⏚ 9 720149 5
400V ■ 2P+⏚ 9 720129 5
400V ■ 3P+⏚ 6 720136 10
400V ■ 3P+N+⏚ 6 720146 5
32         110V ■ 2P+⏚ 4 720224 5
110V ■ 3P+⏚ 4 720234 5
110V ■ 3P+N+⏚ 4 720244 5
230V ■ 2P+⏚ 6 720226 5
230V ■ 3P+⏚ 9 720239 5
230V ■ 3P+N+⏚ 9 720249 5
400V ■ 2P+⏚ 9 720229 5
400V ■ 3P+⏚ 6 720236 5
400V ■ 3P+N+⏚ 6 720246 5



Prizler Rakorlu Hızlı Bağlantı için, IP44

Anma Akımı (A) Frekans Anma Gerilimi Anma Gerilimi Kutuplar h. ref. Ürün Kodu Paket Miktarı
16                 50-60Hz 500V ■ 2P+⏚ 7 720127 5
50-60Hz 500V ■ 3P+⏚ 7 720137 5
50-60Hz 500V ■ 3P+N+⏚ 7 720147 5
50-60Hz 600÷690V ■ 3P+⏚ 5 720135 5
50-60Hz 600÷690V ■ 3P+N+⏚ 5 720145 5
50-60Hz >50V *  ■ 2P+⏚ 12 721122 5
50-60Hz >50V *  ■ 3P+⏚ 12 721132 5
100-300Hz >50V ■ 2P+⏚ 10 720120 5
100-300Hz >50V ■ 3P+⏚ 10 720130 5
100-300Hz >50V ■ 3P+N+⏚ 10 720140 5
>300-500Hz >50V ■ 2P+⏚ 2 720122 5
>300-500Hz >50V ■ 3P+⏚ 2 720132 5
>300-500Hz >50V ■ 3P+N+⏚ 2 720142 5
60Hz 440÷460V ■ 3P+⏚ 11 720131 5
60Hz 440÷460V ■ 3P+N+⏚ 11 720141 5
DC >50÷250V ■ 2P+⏚ 3 720123 5
DC >250V ■ 2P+⏚ 8 720128 5
32                   50-60Hz 500V ■ 2P+⏚ 7 720227 5
50-60Hz 500V ■ 3P+⏚ 7 720237 5
50-60Hz 500V ■ 3P+N+⏚ 7 720247 5
50-60Hz 600÷690V ■ 3P+⏚ 5 720235 5
50-60Hz 600÷690V ■ 3P+N+⏚ 5 720245 5
50-60Hz >50V *  ■ 2P+⏚ 12 721222 5
50-60Hz >50V *  ■ 3P+⏚ 12 721232 5
100-300Hz >50V ■ 2P+⏚ 10 720220 5
100-300Hz >50V ■ 3P+⏚ 10 720230 5
100-300Hz >50V ■ 3P+N+⏚ 10 720240 5
>300-500Hz >50V ■ 2P+⏚ 2 720222 5
>300-500Hz >50V ■ 3P+⏚ 2 720232 5
>300-500Hz >50V ■ 3P+N+⏚ 2 720242 5
60Hz 440÷460V ■ 3P+⏚ 11 720231 5
60Hz 440÷460V ■ 3P+N+⏚ 11 720241 5
DC >50÷250V ■ 2P+⏚ 3 720223 5
50/60Hz 380/440V ■ 3P+⏚ 3 720233 5
50/60Hz 380/440V ■ 3P+N+⏚ 3 720243 5
DC >250V ■ 2P+⏚ 8 720228 5

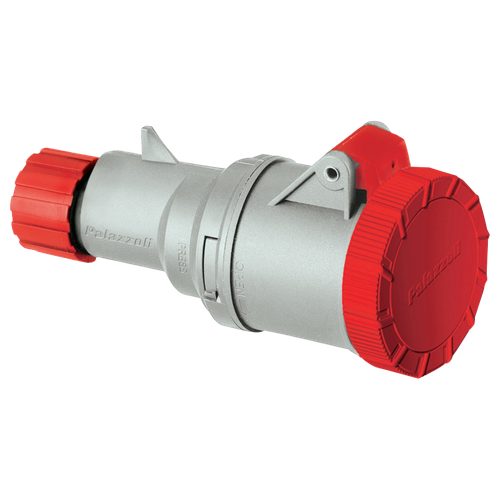

Prizler Rakorlu Hızlı Bağlantı için, 50-60Hz IP67

Anma Akımı (A) Anma Gerilimi Renk Kutuplar h. ref. Ürün Kodu Paket Miktarı
16    110V ■ 2P+⏚ 4 730124 10
230V ■ 2P+⏚ 6 730126 10
400V ■ 3P+⏚ 6 730136 10
400V ■ 3P+N+⏚ 6 730146 10
32     110V ■ 2P+⏚ 4 730224 6
230V ■ 2P+⏚ 6 730226 6
400V ■ 3P+⏚ 6 730236 6
400V ■ 3P+N+⏚ 6 730246 6




Prizler Rakorlu Hızlı Bağlantı için, 50-60Hz IP67

Anma Akımı (A) Anma Gerilimi Renk Kutuplar h. ref. Ürün Kodu Paket Miktarı
63   230V ■ 2P+⏚ 6 730326 2
400V ■ 3P+⏚ 6 730336 2
400V ■ 3P+N+⏚ 6 730346 2



Prizler Rakorlu Hızlı Bağlantı için, IP44

Anma Akımı (A) Anma Gerilimi Renk Kutuplar h. ref. Ürün Kodu Paket Miktarı
16    110V ■ 2P+⏚ 4 705124 10
230V ■ 2P+⏚ 6 705126 10
400V ■ 3P+⏚ 6 705136 10
400V ■ 3P+N+⏚ 6 705146 10
32   230V ■ 2P+⏚ 6 705226 5
400V ■ 3P+⏚ 6 705236 5
400V ■ 3P+N+⏚ 6 705246 5



Prizler Rakorlu Hızlı Bağlantı için, IP44

Anma Akımı (A) Anma Gerilimi Renk Kutuplar h. ref. Ürün Kodu Paket Miktarı
16    110V ■ 2P+⏚ 4 725124 10
230V ■ 2P+⏚ 6 725126 10
400V ■ 3P+⏚ 6 725136 10
400V ■ 3P+N+⏚ 6 725146 10
32   230V ■ 2P+⏚ 6 725226 5
400V ■ 3P+⏚ 6 725236 5
400V ■ 3P+N+⏚ 6 725246 5
