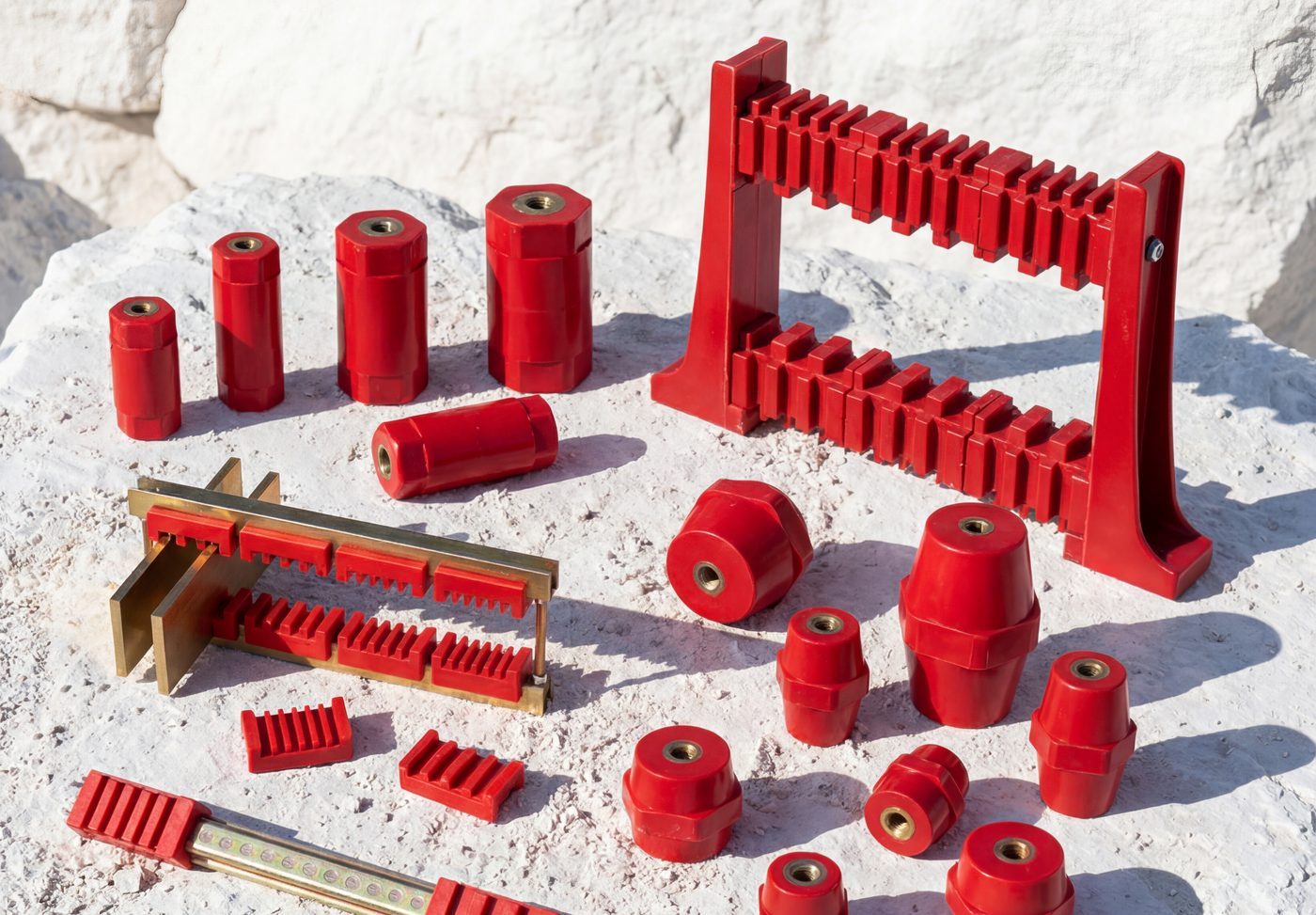

İzolatörler ve Bara Tutucular

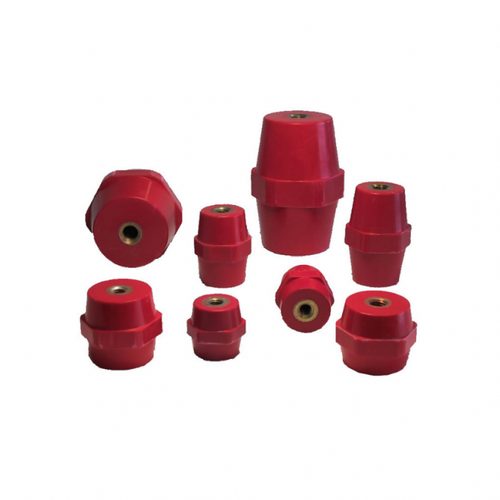

 Altıgen Fındık İzalatörler

H (mm) E (mm) M (mm) D (mm) P (mm) Vn (ac) Paket İçeriği Referans
Adet Kg.
12 10 3 10 3 125 100 0,3 SEP12103
16 15 4 12 4 500 100 1 SEP16154
5 SEP16155
20 19 4 15 6 750 105 1,2 SEP20194
5 SEP20195
6 SEP20196
25 22 4 18 7 1000 100 2 SEP25224
5 SEP25225
6 SEP25226
30 30 6 26 9 1200 100 10 SEP30306
8 SEP30308
35 32 6 29 9 1400 120 9 SEP35326
8 10 SEP35328
10 SEP35320
41 6 35 9   80 7,8 SEP35416
8 10 SEP35418
10 SEP35410
40 41 6 34 9 1600 60 7,5 SEP40416
8 10 SEP40418
10 SEP40410
12 SEP4041D
46 8 40     48 9,2 SEP40468
10 SEP40460
12 SEP4046D
45 46 8 38 15 1800 50 7 SEP45468
10 SEP45460
12 SEP4546D
50 36 6 30 15 2000 80 8 SEP50366
8 SEP50368
10 SEP50360
50 8 40     40 6,5 SEP50508
10 SEP50500
12 SEP5050D
60 55 8 43 15 2400 24 6,5 SEP60558
12 20 SEP6055D
60 10 50 15 SEP60600
12 17 SEP6060D
65 41 8 32 15 2500 36 9 SEP65418
10 20 SEP65410
12 SEP6541D
70 60 8 48 15 3000 15 6 SEP70608
10 20 SEP70600
12 25 SEP7060D
16 SEP7060S
75 50 8 38 15 3200 25 7,5 SEP75508
10 20 SEP75500
12 25 SEP7550D
80 65 10 52 20 3500 12 5,5 SEP80650
12 25 SEP8065D
16 SEP8065S
100 65 10 52 20 5000 9 5 SEPC0650
12 25 SEPC065D
16 SEPC065S



SPVB - SBPS Bara Tutucular

Referans Min. Sip. Ad. Bara Kalınlığı (mm.) Bara Ad. Min. Bara Yüksekliği (mm.) Elektrodinamik Mukavemet
SBVB 30 5 5 2 8 kN (±10%)
6 4 10 kN (±10%)
8 3 25 12 kN (±10%)
10 3 14 kN (±10%)
SBPS 12 Sabitleme Desteği

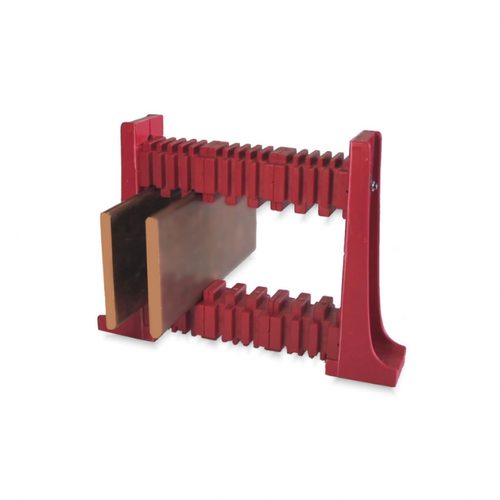

SBVB tipi Bara Tutucular, farklı bara kalınlıkları (5, 6, 8, or 10 mm) için 4 farklı yüzden oluşmuştur.
Bara ölçüsüne göre aynı yüzler birbirine bakacak şekilde kullanılır.
Fiberglas takviyeli polyester sabitleme destekleri 30, 50, 60, 80, 100 ve 120 mm‘ye kadar baralarla kullanılabilir.

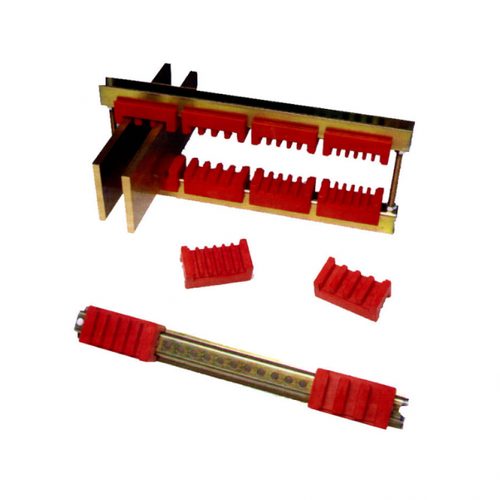

SPV-MNSAP Modüler Bara Tutucular

Referans Min. Sip. Ad. Bara Kalınlığı (mm.) Bara Ad. Min. Bara Yüksekliği (mm.) Elektrodinamik Mukavemet
SPV05 50 5 6 25 10 kN (±10%) MNSAPSN ile
SPV08 50 8 4
SPV10 50 10 3
MNSAPSN 100 SPV için Sabitleme Desteği
MNSAPSO 10 2 mt. Destek Rayı
