PRIMA Serisi

Prima Serisi

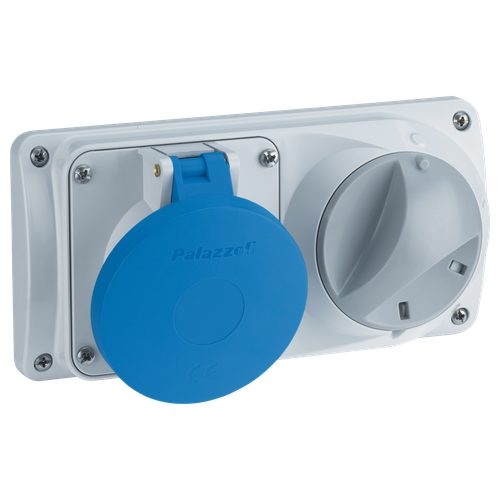

Anahtarlı Prizler, Mekanik Kilitli Sıva Altı Montaj, 50-60Hz IP44

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı





16

 110V ■ 2P+⏚ 6 493124 1
230V ■ 2P+⏚ 6 493126 1
400V ■ 3P+⏚ 6 493136 1
400V ■ 3P+N+⏚ 6 493146 1



32

 230V ■ 2P+⏚ 6 493226 1
400V ■ 3P+⏚ 6 493236 1
400V ■ 3P+N+⏚ 6 493246 1

Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida
Özellikler: Max 3mm çaplı asma kilitle, hem 0 hem de 1 pozisyonlarında kilitlenebilen.







Anahtarlı Prizler, Mekanik Kilitli ve Sigorta Yuvalı, Sıva Altı Montaj, 50-60Hz IP44

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı





 16 fuses
10,3x38

 110V ■ 2P+⏚ 6 494124 1
230V ■ 2P+⏚ 6 494126 1
400V ■ 3P+⏚ 6 494136 1
400V ■ 3P+N+⏚ 6 494146 1



32 fuses
10,3x38

 230V ■ 2P+⏚ 6 494226 1
400V ■ 3P+⏚ 6 494236 1
400V ■ 3P+N+⏚ 6 494246 1

Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida.
Özellikler: Max 3mm çaplı asma kilitle, hem 0 hem de 1 pozisyonlarında kilitlenebilen. Sigortalar dahil değildir.
Fiş takma özelliği ( priz otomatik olarak düzenek üzerindeki terminal blokla bağlanacaktır)







Anahtarlı Prizler, Mekanik Kilitli, Sıva Altı Montaj, 50-60Hz IP55

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h. ref. Palazzoli Kodu Paket Miktarı











16

 110V ■ 2P+⏚ 4 495124 * 1
110V ■ 3P+⏚ 4 495134 1
110V ■ 3P+N+⏚ 4 495144 1
230V ■ 2P+ 6 495126* 1
230V ■ 3P+⏚ 9 495139 1
230V ■ 3P+N+⏚ 9 495149 1
400V ■ 2P+⏚ 9 495129 1
400V ■ 3P+⏚ 6 495136* 1
400V ■ 3P+N+⏚ 6 495146* 1











32

 110V ■ 2P+⏚ 4 495224* 1
110V ■ 3P+⏚ 4 495234 1
110V ■ 3P+N+⏚ 4 495244 1
230V ■ 2P+⏚ 6 495226* 1
230V ■ 3P+⏚ 9 495239 1
230V ■ 3P+N+⏚ 9 495249 1
400V ■ 2P+⏚ 9 495229 1
400V ■ 3P+⏚ 6 495236* 1
400V ■ 3P+N+⏚ 6 495246* 1
380/440V ■ 3P+⏚ 3 495233* 1

* Bu prizler Ağır Çalışma Koşullarına yönelik duvar montaj şeklinde tedarik edilebilir.
Basitçe Kod Numarasının başını 495xxx ten 498xxx 'e çevirmeniz yeterlidir.

Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida
Özellikler: Max 3mm çaplı asma kilitle, hem 0 hem de 1 pozisyonlarında kilitlenebilen.





Anahtarlı Prizler, Mekanik Kilitli ve Sigorta Yuvalı, Sıva Altı Montaj için, 50-60Hz IP55

Anma Akımı (A) Anma Gerilimi Gerilim Rengi Kutuplar h. Palazzoli Kodu Paket Miktarı











16 fuses
10,3x38

 110V ■ 2P+⏚ 4 496124 1
110V ■ 3P+⏚ 4 496134 1
110V ■ 3P+N+⏚ 4 496144 1
230V ■ 2P+⏚ 6 496126 1
230V ■ 3P+⏚ 9 496139 1
230V ■ 3P+N+⏚ 9 496149 1
400V ■ 2P+⏚ 9 496129 1
400V ■ 3P+⏚ 6 496136 1
400V ■ 3P+N+⏚ 6 496146 1









32 fuses
10,3x38

 110V ■⏚ 2P+⏚ 4 496224 1
110V ■ 3P+⏚ 4 496234 1
110V ■ 3P+N+ 4 496244 1
230V ■ 2P+⏚ 6 496226 1
230V ■ 3P+⏚ 9 496239 1
230V ■ 3P+N+⏚ 9 496249 1
400V ■ 2P+⏚ 9 496229 1
400V ■ 3P+⏚ 6 496236 1
400V ■ 3P+N+⏚ 6 496246 1
380/440V ■ 3P+⏚ 3 496233 1

Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida.
Özellikler: Max 3mm çaplı asma kilitle, hem 0 hem de 1 pozisyonlarında kilitlenebilen. Sigortalar dahil değildir. Fiş takma özelliği ( priz otomatik olarak düzenek üzerindeki terminal blokla bağlanacaktır)





Priz, Emniyet Transformatörü (SELV) ile Birlikte, Pano Montaj, 50-60Hz IP55

Anma Akımı (A) Anma Gerilimi Kutuplar Güç (VA) Palazzoli Kodu Paket Miktarı
16 230/24V~ 2P 150 496024 1

Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida.
Özellikler: Fiş algılayıcılı çift kutuplu mikroswitch ile devreye sokulan ısı korumalı transformatör.





 Flanş, 2 topTER Prizi veya Kapağını PRIMA Dağıtım Kutusuna Montaj için, IP55

Toplam cihaz sayısı 65x83 Flanşla Beraber Max Kullanım 88x100 Flanşla beraber Max kullanım Palazzoli Kodu Paket Miktarı
2 2 1 579718 1

Pakete Dahil Donanım: Dağıtım kutusu veya panosuna sabitlemek için 4 adet paslanmaz çelik vida.
Kompakt prizler için sonlandırıcı çerçeve.





Dağıtım Kutuları, PRIMA Cihazları için, IP55

Şekil Şekil Takılabilen Priz Sayısı Güç Kaybı (W) Dış Ölçüler (mm) Palazzoli Paket Miktarı







9 modüllü

   2 36 212x414 579620 1







opak

   2 36 212x414 579621 1







9+9 modüllü

   2 50 424x280 579602 1







9+9 modüllü

   4 70 424x410 579640 1







9 modüllü

   4 70 424x410 579641 1







opak

   4 70 424x410 579642 1

Pakete Dahil Donanım: Çift yalıtım için vida başlıkları / 1 adet kapama flanşı, kodu 579620,579621,579602 / 2 adet kapama flanşı, kodu 579640,579641,579642,





Alt Kutu, Duvara Montaj için, IP55

Ölçüler (mm) Priz tipi Palazzoli Kodu Paket Miktarı
103x206 Prima kilitli priz 579500* 1

* Bu kutu ağır çalışma koşulları için de tedarik edilebilir. İlgili kodu 579700 /
Pakete Dahil Donanım: Çift yalıtım için vida başlıkları





Alt Kutu, Sıva Altı Montaj için, IP55

Ölçüler (mm) Priz tipi Palazzoli Kodu Paket Miktarı
132,5x235,5 PRIMA kilitli priz 579510 1

Pakete Dahil Donanım: Conta kiti
Özellikler: Simetrik dizayn edilmiş olup özellikle aşağı veya yukarı yönlü uygulamaya ihtiyaç duymaz. Kilitli priz çıkışları ve sigortalar ile beraber kullanımda duvarla eşit hale getirmek için kutuyu sabitlemek gerekmektedir. PRIMA Serileri için 5795920 kodlu uygun kitin kullanımı extra 3 mm derinlik kazanmanızı sağlar.



Alt Kutu, Pano Montaj için, IP55

Ölçüler (mm) Priz tipi Palazzoli Kodu Paket Miktarı
115x240 PRIMA kilitli priz 575501 1

Kullanım: Metal sac, ahşap, alçı veya yalıtım malzemesinden yapılan dağıtım kutularına sıva altı prizlerin takılmasına olanak sağlar.







Kontrol Modülü, Modüler Cihazlar için, IP55

Tanım Güç Kaybı(W) Ölçüler(mm) Palazzoli Kodu Paket Miktarı
9 modüllü şeffaf camlı 36 212x174 579612 1

Pakete Dahil Donanım : 579904 kodlu 2 nolu modüler kapak. Çift yalıtım için vida başlıkları.



Kapama Flanşı, IP55

Ölçüler (mm) Palazzoli Kodu Paket Miktarı
206x103 579901 1

Pakete Dahil Donanım: Dağıtım panosunu sabitlemek için 4 adet paslanmaz çelik vida.
Kullanım: PRIMA serisi flanşlı dağıtım kutularınının kullanılmayan yuvalarını kapamaya olanak sağlar.





Bağlayıcı Tertibat, Pg Vida Dişli, PRIMA ve topTER Dağıtım Kutuları için, IP66

Pg Montaj Deliği (mm) Kablo Çapı Ø (mm) Palazzoli Kodu Paket Miktarı
21 29 17 580250 1





Sonlandırıcı Çerçeveler, PRIMA Dağıtım Kutuları için

Uygun Kodlu Kutular Palazzoli Kodu Paket Miktarı
579620 ve 579621 579582 1
579640, 579641 ve 579642 579584 1





Sonlandırıcı Çerçeveler, PRIMA Dağıtım Kutuları için

Tanım Palazzoli Kodu Paket Miktarı
Sıkı geçmeli yatay ve dikey ayırıcılar 579591 1
