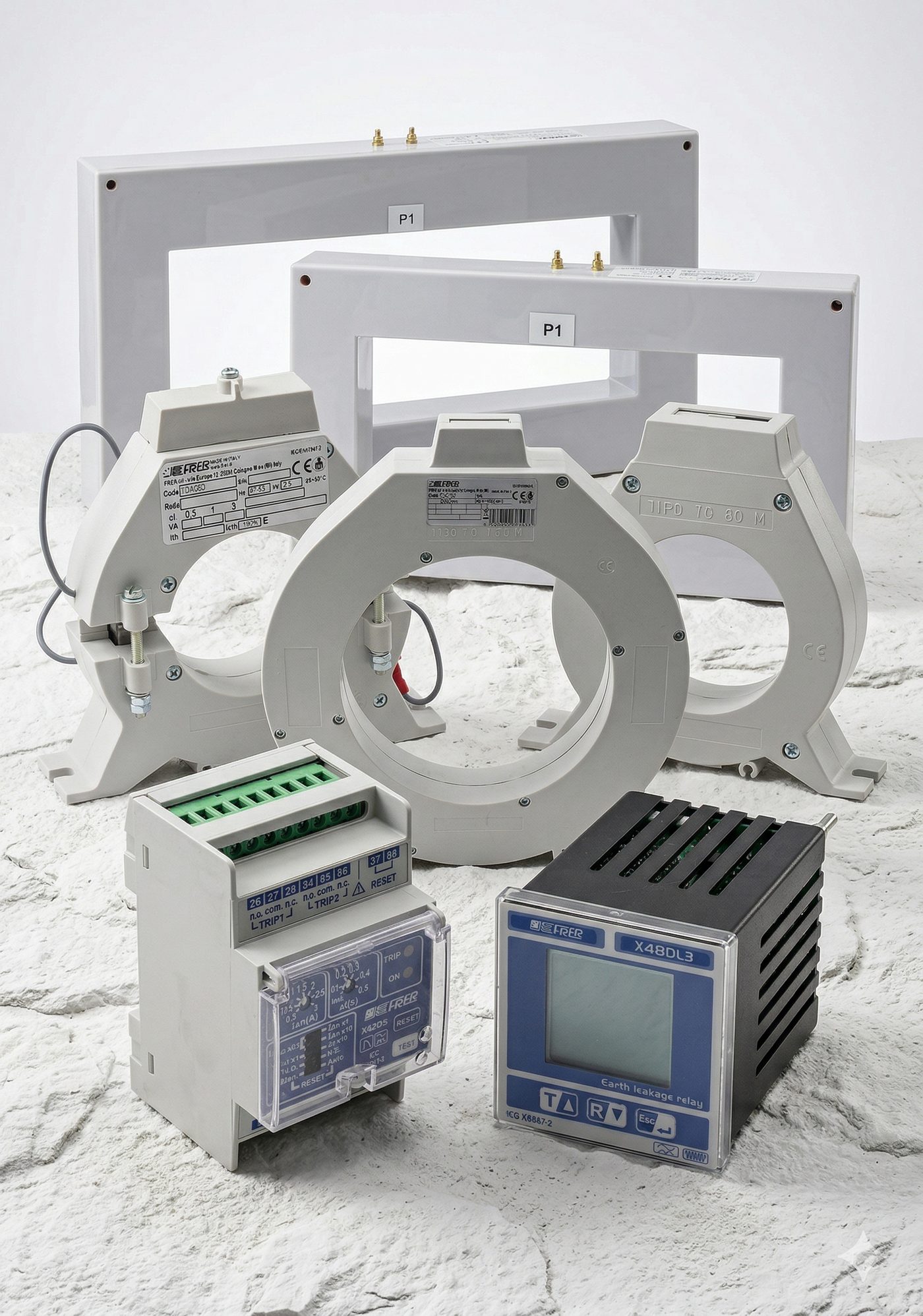

Toprak Kaçak Akım Koruma Röleleri



Toprak Kaçak Akım Koruma Rölesi - A Tipi
X..DS Serisi

Yardımcı Besleme : 115 VAC veya 230 VAC
İşletme Frekansı : 45-65 Hz
Çalışma Katakteristiği : Tip A
Trip Kontağı : Enversör Röle Çıkışlı 5A/250V
Trip kontak Sayısı : 2 Adet
Reset Seçenekleri : Manuel-Otomatik
Manuel Reset Seçenekleri : Buton ve Uzak sinyal

Trip Akımı Ayar Sahası 25mA - 25A (3 farklı Mod)
Mod 1 : 25mA - 250mA
Mod 2 : 250mA - 2,5A
Mod 3 : 2,5A - 25A

Trip Zaman gecikmesi Ayar Sahası 0 - 5 sn. (2 farklı Mod)
Mod 1 : Anlık - 0,5 sn
Mod 2 : 0,2 sn - 5 sn.

Klemensler ;
Yard. Besleme 230VAC 20-21
Yard. Besleme 115VAC 20-22
Toroid Trafo TO1-TO2
Uzak Sinyal Reset 87-88
Enversör Trip Röle 1 26(NA)-27(COM)-28(NK)
Enversör Trip Röle 2 84(NA)-85(COM)-86(NK)



Ürün kodu Tip Boyutlar Besleme Gerilim Ayar Sahası

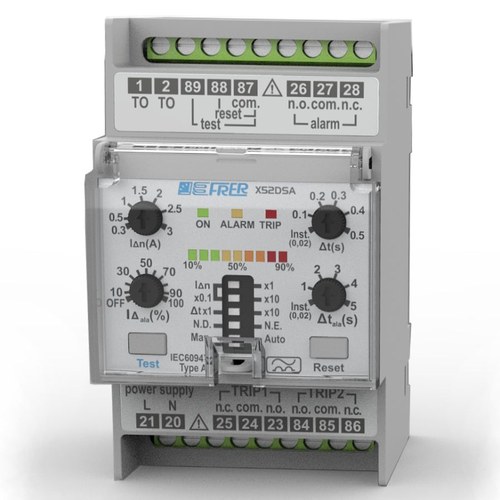

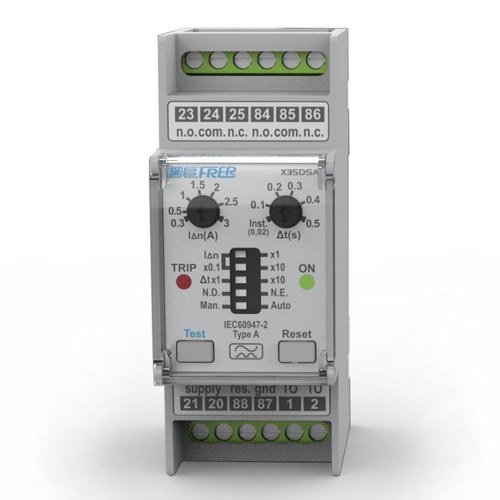

X52DS Ray Tipi 3 modül 230 VAC 25 mA ... 25A

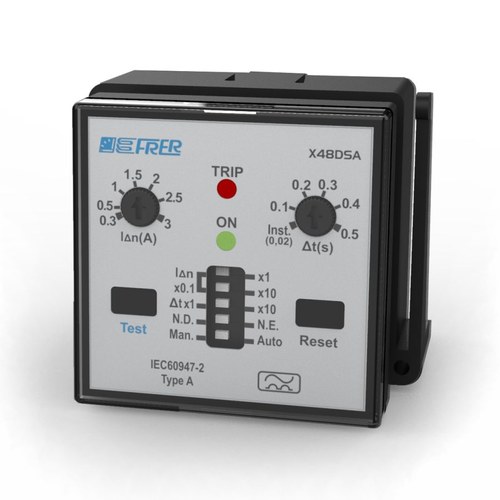

X48DS Pano Tipi 48x48mm 230 VAC 25 mA ... 25A

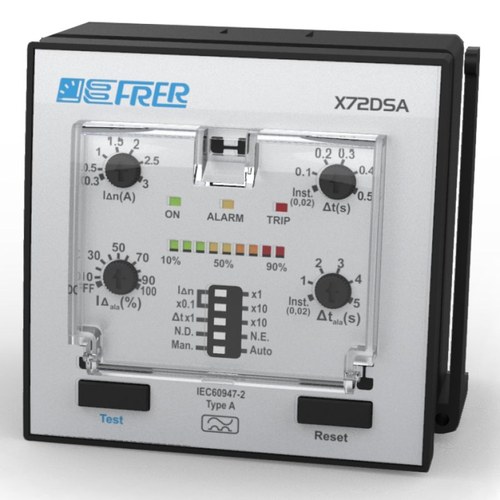

X72DS Pano Tipi 72x72mm 230 VAC 25 mA ... 25A

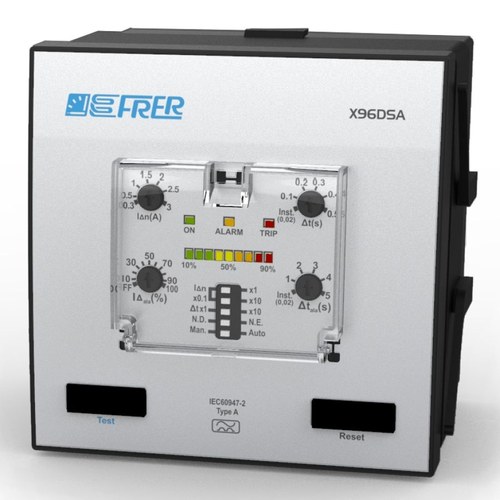

X96DS Pano Tipi 96x96mm 230 VAC 25 mA ... 25A






Toprak Kaçak Akım Koruma Rölesi - A, AC ve F Tipi
X..DL3 Serisi

Yardımcı Besleme : 230 VAC
Çalışma Katakteristiği : Tip AC, A, F - TRMS
Ekran : Renkli LCD
Trip Kontağı : Enversör Röle Çıkışlı 6A, 250Vac AC1
Trip kontak Sayısı : 1 Adet
Reset Seçenekleri : Manuel-Otomatik
Manuel Reset Seçenekleri : Buton ve Uzak sinyal
Trip Akımı Ayar Sahası : 30mA - 30A
Sabit Değerler : 30, 100, 300, 500mA – 1, 3, 10, 30A
Ayarlanabilir değerler : 10mA adımlarla 30mA, 30 A Arası

Trip Zaman gecikmesi Ayar Sahası 0 - 30 sn. (3 farklı Mod)
Mod 1 : Anlık
Mod 2 : 100, 200, 300, 400, 500 ms - 1 sn
Mod 3 : Ayarlanabilir 20ms ile 30 sn. Arası

Pano Tipi Modeller
X48DL3 / 48x48 mm.
X72DL3 / 72x72 mm.

Klemensler
Yard. Besleme 230VAC 20-21
Toroid Trafo TO1-TO2
Test-Reset T3-T4
Enversör Trip Röle 1 23(NA)-24(COM)-25(NK)



Ürün kodu Açıklama Ayar Sahası Tip

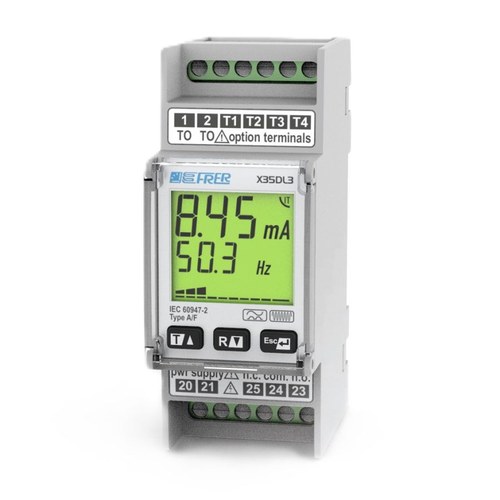

X35DL3 Serisi / Ray Tipi / 2 Modül / Yardımcı Gerilim : 230VAC
X35DL3030R102 A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi 30 mA ... 30 A Ray Tipi / 2 Modül
X35DL3030B102 A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi / RS485 30 mA ... 30 A Ray Tipi / 2 Modül
X35DL3030R102C A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi / RTC 30 mA ... 30 A Ray Tipi / 2 Modül
X35DL3030B102C A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi / RS485 / RTC 30 mA ... 30 A Ray Tipi / 2 Modül
X35DL3030R1L2 A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi / Photo-Mos Alarm 30 mA ... 30 A Ray Tipi / 2 Modül
X35DL3030M1L2 A, AC VE F Tipi T.K.A.K. Rölesi / RS485 / Photo-Mos Alarm 30 mA ... 30 A Ray Tipi / 2 Modül
X35DL3030M1L2C A, AC VE F Tipi T.K.A.K. Rölesi / RS485 / RTC / Photo-Mos Alarm 30 mA ... 30 A Ray Tipi / 2 Modül

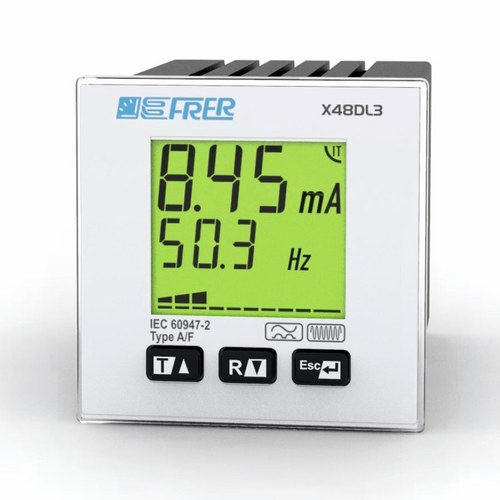

X48DL3 Serisi / Pano Tipi / 48x48 mm. / Yardımcı Gerilim : 230VAC


X48DL3030R102 A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi 30 mA ... 30 A Pano Tipi / 48x48
X48DL3030B102 A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi / RS485 30 mA ... 30 A Pano Tipi / 48x48
X48DL3030R102C A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi / RTC 30 mA ... 30 A Pano Tipi / 48x48
X48DL3030B102C A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi / RS485 / RTC 30 mA ... 30 A Pano Tipi / 48x48
X48DL3030R1L2 A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi / Photo-Mos Alarm 30 mA ... 30 A Pano Tipi / 48x48
X48DL3030M1L2 A, AC VE F Tipi T.K.A.K. Rölesi / RS485 / Photo-Mos Alarm 30 mA ... 30 A Pano Tipi / 48x48




X72DL3 Serisi / Pano Tipi / 72x72 mm. / Yardımcı Gerilim : 230VAC


X72DL3030R112 A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi 30 mA ... 30 A Pano Tipi / 72x72
X72DL3030B112 A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi / RS485 30 mA ... 30 A Pano Tipi / 72x72
X72DL3030B112C A, AC VE F Tipi T.K.A.K. Rölesi / T.RST Girişi / RS485 / RTC 30 mA ... 30 A Pano Tipi / 72x72
X72DL3030H112 A, AC VE F Tipi T.K.A.K. Rölesi / Y.Ger. T.RST Girişi 30 mA ... 30 A Pano Tipi / 72x72
X72DL3030A112 A, AC VE F Tipi T.K.A.K. Rölesi / RS485 / Y.Ger. T.RST Girişi 30 mA ... 30 A Pano Tipi / 72x72
X72DL3030A112C A, AC VE F Tipi T.K.A.K. Rölesi / RS485 / RTC / Y.Ger. T.RST Girişi 30 mA ... 30 A Pano Tipi / 72x72








Toprak Kaçak Akım Koruma RÖLESİ - B Tipi (AC ve DC Uygulamalar için)
X..DB3 Serisi

Ürün kodu Açıklama Ayar Sahası

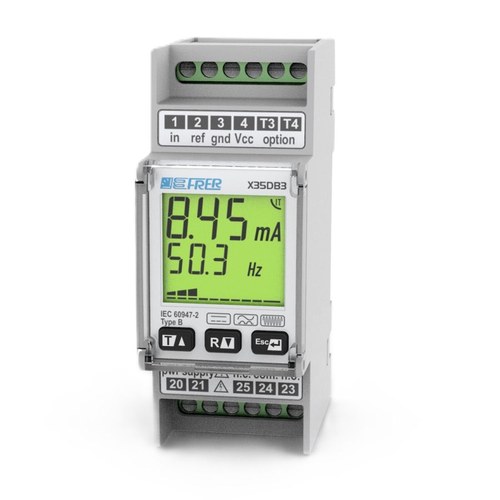

X35DB3 Serisi / Ray Tipi / 2 Modül / Yardımcı Gerilim : 230VAC
X35DB34DCM102 B Tipi T.K.A.K. Rölesi / RS485 Ray Tipi / 2 Modül
X35DB34DCM102C B Tipi T.K.A.K. Rölesi / RS485 / RTC Ray Tipi / 2 Modül
X35DB34DCR102 B Tipi T.K.A.K. Rölesi / T.RST Girişi Ray Tipi / 2 Modül
X35DB34DCR102C B Tipi T.K.A.K. Rölesi / T.RST Girişi / RTC Ray Tipi / 2 Modül
X35DB34DCX112 B Tipi T.K.A.K. Rölesi / Alarm Çıkışlı Ray Tipi / 2 Modül
X35DB34DCX112C B Tipi T.K.A.K. Rölesi / Alarm Çıkışlı / RTC Ray Tipi / 2 Modül
X35DB34DCX1L2 B Tipi T.K.A.K. Rölesi / Photo-Mos Alarm Ray Tipi / 2 Modül
X35DB34DCX1L2C B Tipi T.K.A.K. Rölesi / Photo-Mos Alarm / RTC Ray Tipi / 2 Modül

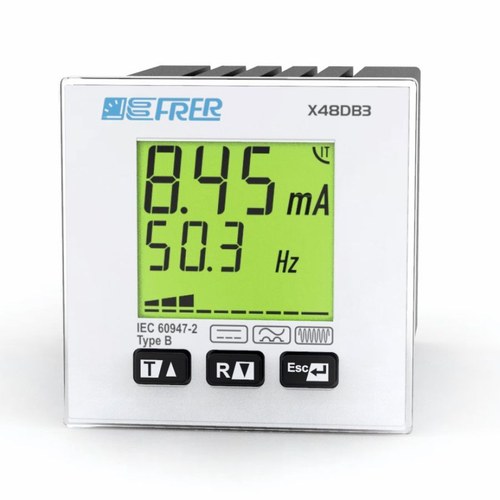

X48DB3 Serisi / Pano Tipi / 48x48 mm. / Yardımcı Gerilim : 230VAC


X48DB34DCM102 B Tipi T.K.A.K. Rölesi / RS485 Pano Tipi / 48x48
X48DB34DCM102C B Tipi T.K.A.K. Rölesi / RS485 / RTC Pano Tipi / 48x48
X48DB34DCR102 B Tipi T.K.A.K. Rölesi / T.RST Girişi Pano Tipi / 48x48
X48DB34DCR102C B Tipi T.K.A.K. Rölesi / T.RST Girişi / RTC Pano Tipi / 48x48
X48DB34DCX112 B Tipi T.K.A.K. Rölesi / Alarm Çıkışlı Pano Tipi / 48x48
X48DB34DCX112C B Tipi T.K.A.K. Rölesi / Alarm Çıkışlı / RTC Pano Tipi / 48x48
X48DB34DCX1L2 B Tipi T.K.A.K. Rölesi / Photo-Mos Alarm Pano Tipi / 48x48
X48DB34DCX1L2C B Tipi T.K.A.K. Rölesi / Photo-Mos Alarm / RTC Pano Tipi / 48x48

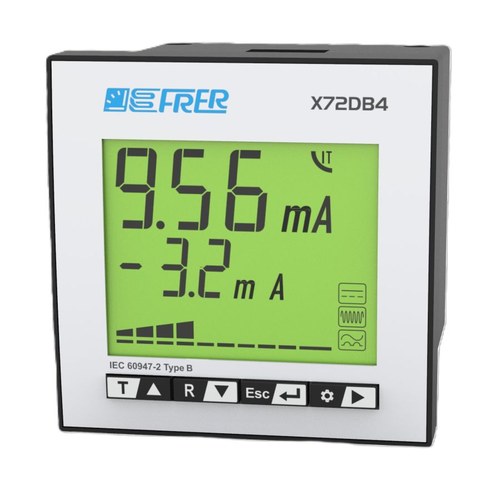

X72DB3 Serisi / Pano Tipi / 72x72 mm. / Yardımcı Gerilim : 230VAC


X72DB34DCB112 B Tipi T.K.A.K. Rölesi / RS485 / T.RST Girişi Pano Tipi / 72x72
X72DB34DCB112C B Tipi T.K.A.K. Rölesi / RS485 / T.RST Girişi / RTC Pano Tipi / 72x72
X72DB34DCR112 B Tipi T.K.A.K. Rölesi / T.RST Girişi Pano Tipi / 72x72
X72DB34DCR112C B Tipi T.K.A.K. Rölesi / T.RST Girişi / RTC Pano Tipi / 72x72




XDB3 Serisi için Kapalı Toroid Trafolar


TDB028003 B Tipi Röle için Toroid A.T. / İç Çap:28mm. 300mA-3A
TDB0283CM B Tipi Röle için Toroid A.T. / İç Çap:28mm. 30-300mA
TDB060003 B Tipi Röle için Toroid A.T. / İç Çap:60mm. 300mA-3A
TDB0603CM B Tipi Röle için Toroid A.T. / İç Çap:60mm. 30-300mA
TDB090003 B Tipi Röle için Toroid A.T. / İç Çap:90mm. 300mA-3A
TDB0903CM B Tipi Röle için Toroid A.T. / İç Çap:90mm. 30-300mA
